德国RINGFEDER(全称RINGFEDER POWER TRANSMISSION)是全球领先的机械传动与连接技术解决方案供应商,成立于1919年,总部位于德国法兰克福附近。品牌以高性能联轴器、轴套和过载保护装置闻名,产品广泛应用于工程机械、风电、轨道交通、钢铁冶金及重型设备等领域。R
一、品牌背景
成立时间:1930年,拥有近百年历史。
总部:德国法兰克福附近。
业务范围:专注于高精度机械传动和减振技术,产品广泛应用于工业、能源、交通等领域。
二、产品介绍

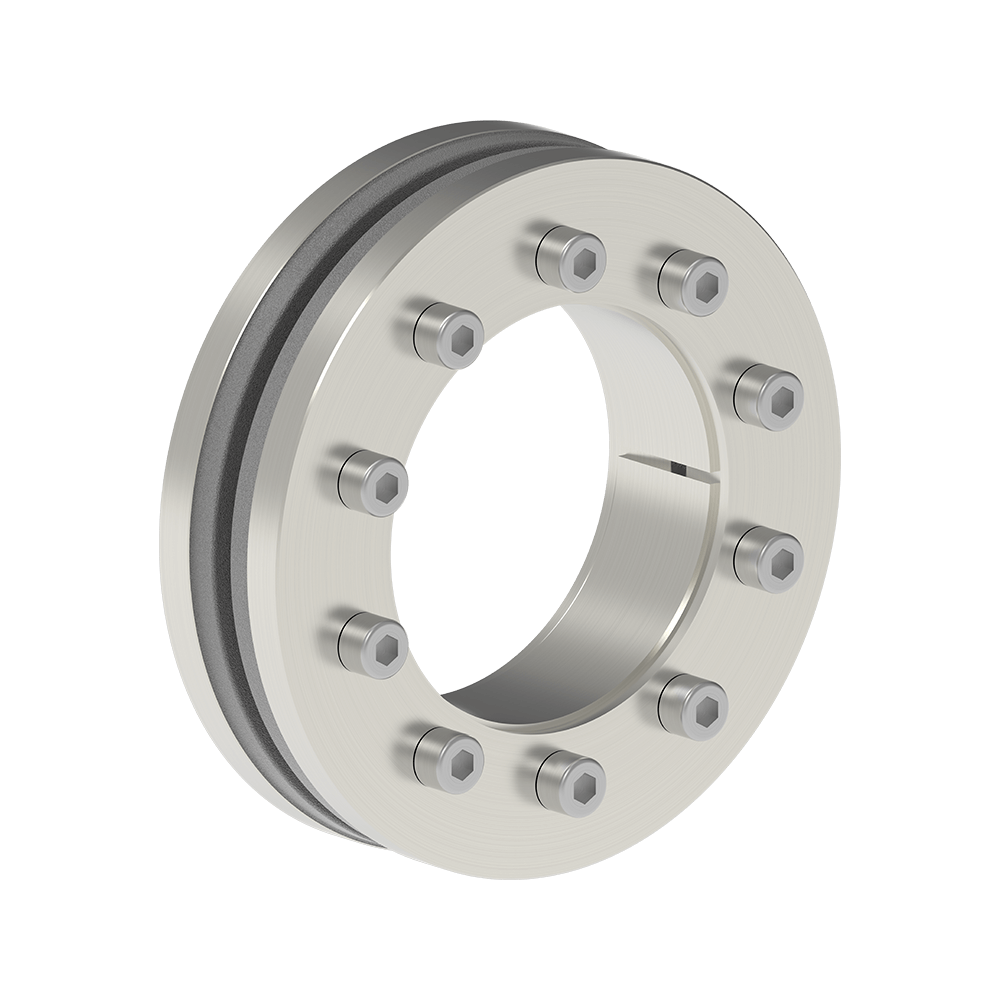

RINGFEDER锁紧盘RFN4161 80*141
适用于传递大扭矩的小尺寸 proven 标准 | |
两件套设计 | |
内径d: | 18-200 毫米 |
外径D: | 44-340 毫米 |
总长度 L: | 19-95.5 毫米 |
扭矩 T: | 80-124,000 Nm |
1、产品特性
收缩盘是现代制造机械过盈配合的方法。收缩盘由一个或两个带锥孔的轴向环和一个匹配的内锥环组成。通过拧紧锁紧螺钉,轴向环被拉近,压缩内锥环,并对轮毂外表面施加压力,将其夹紧在轴上。收缩盘位于轮毂周围,只有一个传力界面,这使得收缩盘方法具有明显优势,例如能够提供非常同心且平衡良好的连接,适用于高速应用。传统收缩配合需要复杂的计算、精确的加工公差和精细的表面粗糙度,安装和拆卸也需要相当大的努力。收缩盘连接没有任何这些缺点,并且在疲劳强度方面比其他任何常见的连接方法都更好。
无限的应用范围 – RINGFEDER® 缩径圆盘连接适用于将所有类型的轮毂固定在轴和车轴上。取代传统的缩径配合、键连接和多边形连接、花键轴等。因此,齿轮和链轮、杠杆、提升器、凸轮盘、滑轮或制动盘、平衡轮、联轴器、滑入式齿轮机构、法兰、滑轮和转子可以绝对可靠地固定。
标准设计 – 适用于高传输值。
补偿小公差误差 – 请联系我们的工程师.
最高可靠性 – 适用于静态、动态和冲击载荷。
开缝内环 – 轴毂和轴上的力和压力小。
简化制造 – 只需普通轴和孔直径,且表面粗糙度和公差易于实现。
易于更换 – RINGFEDER® 缩径盘没有任何形式的配合。
易于安装 – 不需要台阶、键槽、花键,因此轮毂可以位于或锁定在轴上的任何点或角度。 RINGFEDER® 缩径圆盘使用标准螺丝,用标准工具拧紧。不需要额外的加工或装配工作。
安装时间短 - 特别是在批量生产中节省成本。
易于拆卸 – 松开锁定螺丝后,RINGFEDER® 缩径盘会自动释放,轮毂可在轴上自由移动。
低污染易感性 – 当锁紧螺钉拧紧时,功能接触表面被紧紧压在一起,防止污垢和潮气进入。
2、表面处理
对于轴直径 dw:峰谷高度 Ra ≤ 3.2 微米.

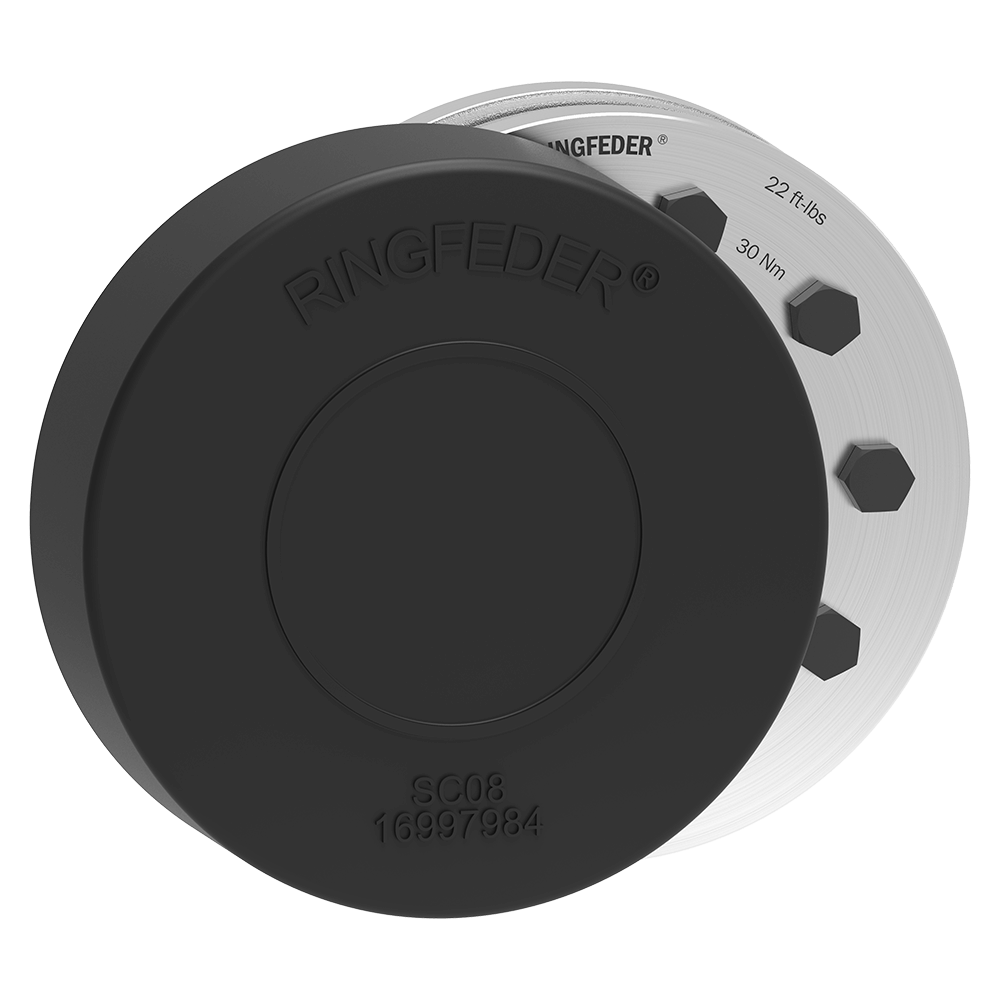

3、安全盖
作为对旋转收缩盘的螺钉头的有效、安全的接触保护,原装 RINGFEDER® 安全盖 由高质量的合成材料制成,适用于系列 RINGFEDER® RfN 4161,尺寸范围至 140 x 230 mm。
三、品牌产品
RINGFEDER 轴-毂连接
RINGFEDER 锁定组件
RINGFEDER 弯曲载荷的锁定组件
RINGFEDER 锁紧组件不锈钢
RINGFEDER 收缩光盘
RINGFEDER 锁定元件
RINGFEDER 阻尼技术
RINGFEDER 摩擦弹簧
RINGFEDER 工业缓冲器
RINGFEDER 减震元件
RINGFEDER 联轴器
RINGFEDER 弹性体钳口联轴节
RINGFEDER 金属波纹管联轴器
RINGFEDER 钢盘联轴器
RINGFEDER 齿轮联轴器
RINGFEDER 筒形联轴器
RINGFEDER 法兰联轴器
RINGFEDER 扭转高柔韧性联轴器
RINGFEDER 销和衬套联轴器
RINGFEDER 轮胎联轴器
RINGFEDER 安全联轴器
四、产品型号
RINGFEDER 锁定组件 RfN 7003
RINGFEDER 锁定组件 RfN 7004
RINGFEDER 锁定组件 RfN 7003
RINGFEDER 锁定组件 RfN 7005
RINGFEDER 锁定组件 RfN 7006
RINGFEDER 锁定组件 RfN 7007
RINGFEDER 锁定组件 RfN 7012
RINGFEDER 锁定组件 RfN 7012.2
RINGFEDER 锁定组件 RfN 7013.0
RINGFEDER 锁定组件 RfN 7013.1
RINGFEDER 锁定组件 RfN 7014
RINGFEDER 锁定组件 RfN 7015.0
RINGFEDER 锁定组件 RfN 7015.1
RINGFEDER 锁定组件 RfN 7061
RINGFEDER 锁定组件 RfN 7110
RINGFEDER 锁定组件 RfN 7515
RINGFEDER 收缩光盘 RfN 4051
RINGFEDER 收缩光盘 RfN 4061
RINGFEDER 收缩光盘 RfN 4061 单座体
RINGFEDER 收缩光盘 RfN 4071
RINGFEDER 收缩光盘 RfN 4073
RINGFEDER 收缩光盘 RfN 4161
RINGFEDER 锁定元件 RfN 8006
RINGFEDER 钢盘联轴器 TND HDH
RINGFEDER 钢盘联轴器 TND HDV
RINGFEDER 钢盘联轴器 TND VDV
RINGFEDER 钢盘联轴器 TND OCO
RINGFEDER 钢盘联轴器 TND XSX
RINGFEDER 钢盘联轴器 TND XDX
RINGFEDER 钢盘联轴器 TND QCQ
RINGFEDER 齿轮联轴器 TNZ
RINGFEDER 筒形联轴器 TNK
RINGFEDER 法兰联轴器 TNF 5571
RINGFEDER 轮胎联轴器 RLT
RINGFEDER 轮胎联轴器 RLU
RINGFEDER 安全联轴器 TNT 2420
RINGFEDER 安全联轴器 TNT 2424
RINGFEDER 安全联轴器 TNT 2425
RINGFEDER 销和衬套联轴器 RLB
RINGFEDER 销和衬套联轴器 RLP
RINGFEDER 锁紧组件不锈钢 RfN 7012
RINGFEDER 锁紧组件不锈钢 RfN 7013.1
RINGFEDER 锁紧组件不锈钢 RfN 7061
RINGFEDER 锁紧组件不锈钢 RfN 7110
RINGFEDER 弹性体钳口联轴节 GWE
RINGFEDER 弹性体钳口联轴节 TNM
RINGFEDER 弹性体钳口联轴节 TNS
RINGFEDER 弹性体钳口联轴节 TNB
RINGFEDER 金属波纹管联轴器 GWB AKD
RINGFEDER 金属波纹管联轴器 GWB AKN
RINGFEDER 金属波纹管联轴器 GWB CKN
RINGFEDER 金属波纹管联轴器 GWB DKN
RINGFEDER 金属波纹管联轴器 GWB EKN
RINGFEDER 金属波纹管联轴器 GWB PKA
RINGFEDER 弯曲载荷的锁定组件 RfN 7012
RINGFEDER 弯曲载荷的锁定组件 RfN 7012.2
RINGFEDER 弯曲载荷的锁定组件 RfN 7015.0
RINGFEDER 弯曲载荷的锁定组件 RfN 7015.1
RINGFEDER 弯曲载荷的锁定组件 RfN 7515
RINGFEDER 扭转高柔韧性联轴器 TNR 2424.1
RINGFEDER 扭转高柔韧性联轴器 TNR 2424.2
RINGFEDER 扭转高柔韧性联轴器 TNR 2425.1
RINGFEDER 扭转高柔韧性联轴器 TNR 2425.2
RINGFEDER 扭转高柔韧性联轴器 TNR 2428.1
RINGFEDER 扭转高柔韧性联轴器 TNR 2428.2
五、核心优势
高精度:德国制造工艺,确保产品可靠性和耐用性。
模块化设计:灵活适配不同应用场景。
创新研发:持续推出节能、高效的解决方案。
六、典型应用
工业:机床、生产线、机器人。
能源:风电、水电、石油设备。
交通:轨道交通、船舶传动。
建筑:重型机械、工程设备。
