GIVI MISURE光栅尺是意大利GIVI MISURE公司研发的高精度线性位移测量装置，专为工业自动化、数控机床、精密加工及检测系统设计。其核心采用先进的光学栅尺技术和稳定的信号处理系统，能够实现微米级（甚至纳米级）的精确测量，重复定位精度高，长期稳定性优异。产品系列覆盖敞开式、封闭式等多种结构，适配不同环境需求，尤其适用于高温、油污、震动等严苛工况。GIVI MISURE光栅尺具备抗干扰性强、响应速度快、安装灵活等特点，并支持多种输出接口（如SSI、增量式、绝对式等），可无缝集成至PLC、CNC等控制系统，显著提升设备运动控制的精准性与可靠性，是高端制造领域不可或缺的核心测量组件。

一、产品介绍

高精度的光栅，其线性热膨胀适合于所需的应用。 测量长度可达30米，精度等级可达±1 µm，分辨率可达0.01 µm。 每根光学尺均可提供计量检验证书。

二、背景介绍

GIVI MISURE ‌是一家成立于1979年的意大利公司，专注于光学、磁系统和编码器的研发与生产。公司位于 意大利米兰 ，并在1993年获得了 米兰商务部 的科技创新奖，1997年通过了 ISO 9001 认证‌。

GIVI MISURE的产品线包括光栅尺、磁栅尺、编码器、数显装置、位置控制器等，广泛应用于机床、激光切割、电梯、数控设备等领域‌。

三、产品特点

1. 超高精度与稳定性

• 分辨率：可达 0.001μm（1nm）（取决于型号），满足超精密加工需求。

• 重复定位精度：±1μm 或更高，确保加工一致性。

• 线性误差补偿：部分型号内置温度补偿功能，减少热变形影响。

2. 坚固耐用的工业设计

• 防护等级：IP53~IP67（封闭式型号），防尘、防油、防切削液，适用于机床、重型机械等恶劣环境。

• 抗振抗冲击：优化机械结构，适应高速运动或振动工况。

• 多种安装方式：提供敞开式、封闭式、微型尺等结构，适配不同设备需求。

3. 灵活的电气接口与信号输出

• 输出类型：

• 增量式（TTL、HTL、1Vpp正弦波）

• 绝对式（SSI、BiSS-C、EnDat 2.2等）

• 通讯协议：兼容主流数控系统（SIEMENS、FANUC、HEIDENHAIN等）。

• 最大速度：部分型号可达 10m/s，满足高速机床需求。

4. 广泛的应用领域

• 数控机床（CNC铣床、车床、磨床）

• 半导体与电子制造（光刻机、PCB钻孔机）

• 自动化与机器人（精密定位、装配线）

• 检测与计量设备（三坐标测量机、激光校准仪）

四、典型产品系列

五、具体示例

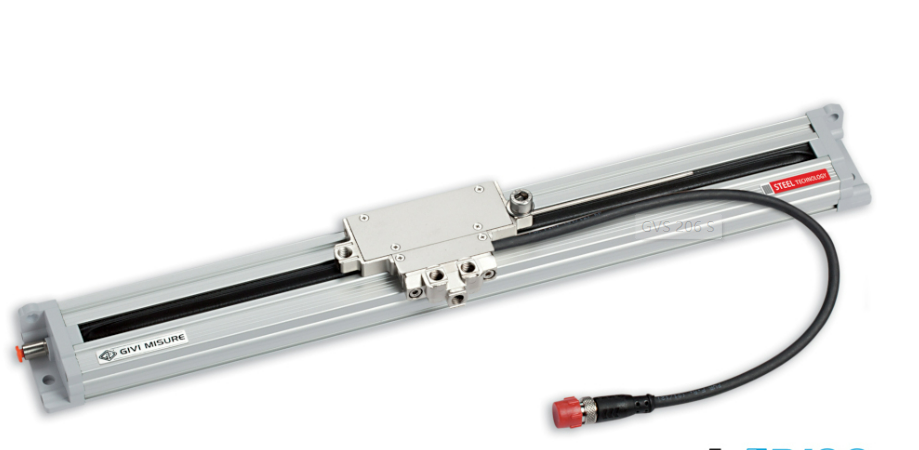

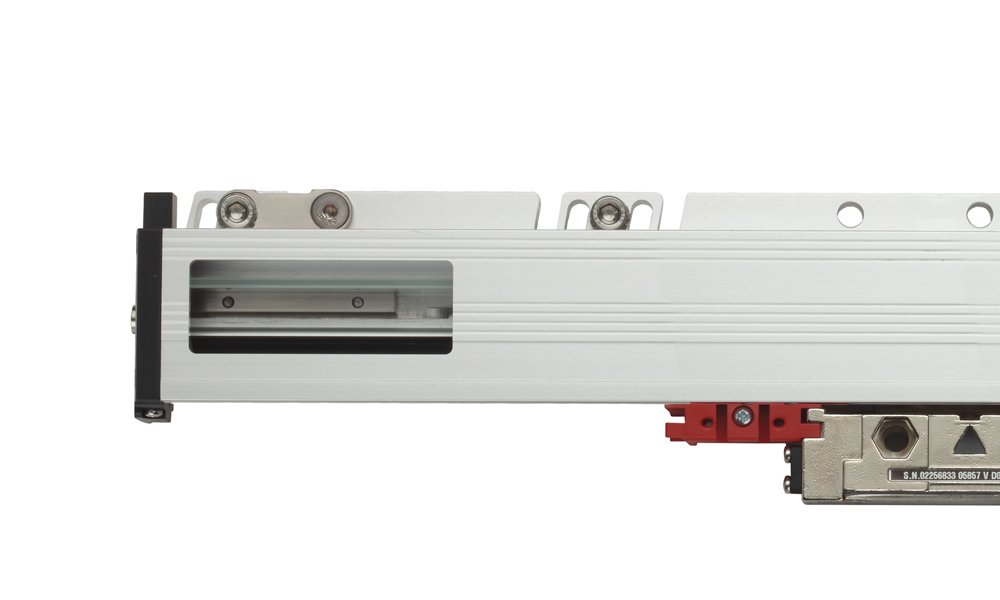

GVS 202 S

带不锈钢格栅的自校正自对准式增量信号光栅尺

六、规则型号介绍

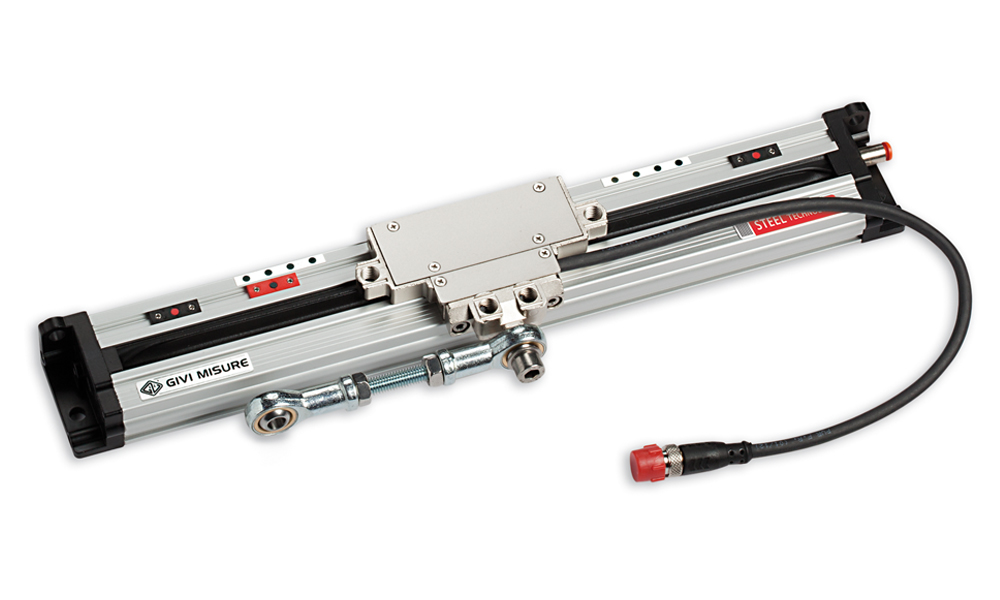

1、GVS 202 S

带不锈钢格栅的自校正自对准式增量信号光栅尺

以不锈钢格带为测量机体的增量光栅尺。具有较高的抗机械阻力和热膨胀，保证在任何温度下都保持恒定的精度。

特别适用于同步折弯板机的应用。

传感器由带弹簧系统的自对准和自清洗滑动架引导。

无接触阅读器头。无摩擦:使用寿命长且耐脏。

模块化版本测量长度可达30.000 mm。

分辨率可达0.1 μm。

标准版本的精度等级为±5 μm，高精度版本的精度等级为±3 μm。每根尺子都有计量合格证书。

带磁性零点设定装置，在整个测量长度上每10 mm设定一个参考索引。

可调的电缆输出和可选的零基准使尺子具对称性，适用于折弯机的两侧安装。

两端均可安装安全限位开关。

保护光栅的密封唇，由特殊的耐油、耐磨损的弹性体制成。自阻式特殊结构。

适用于各种应用，具有双效接头或钢丝。可与GVS 2xx系列和以前的型号PBS-HR互换。

在高速、强加速度和振动情况下，信号具有较高的精度和稳定性。

标配一体压铸成型M12型连接器 ( IP67 ) 或按需配置其他型号连接器。

防止电源极性倒置和输出端口短路。

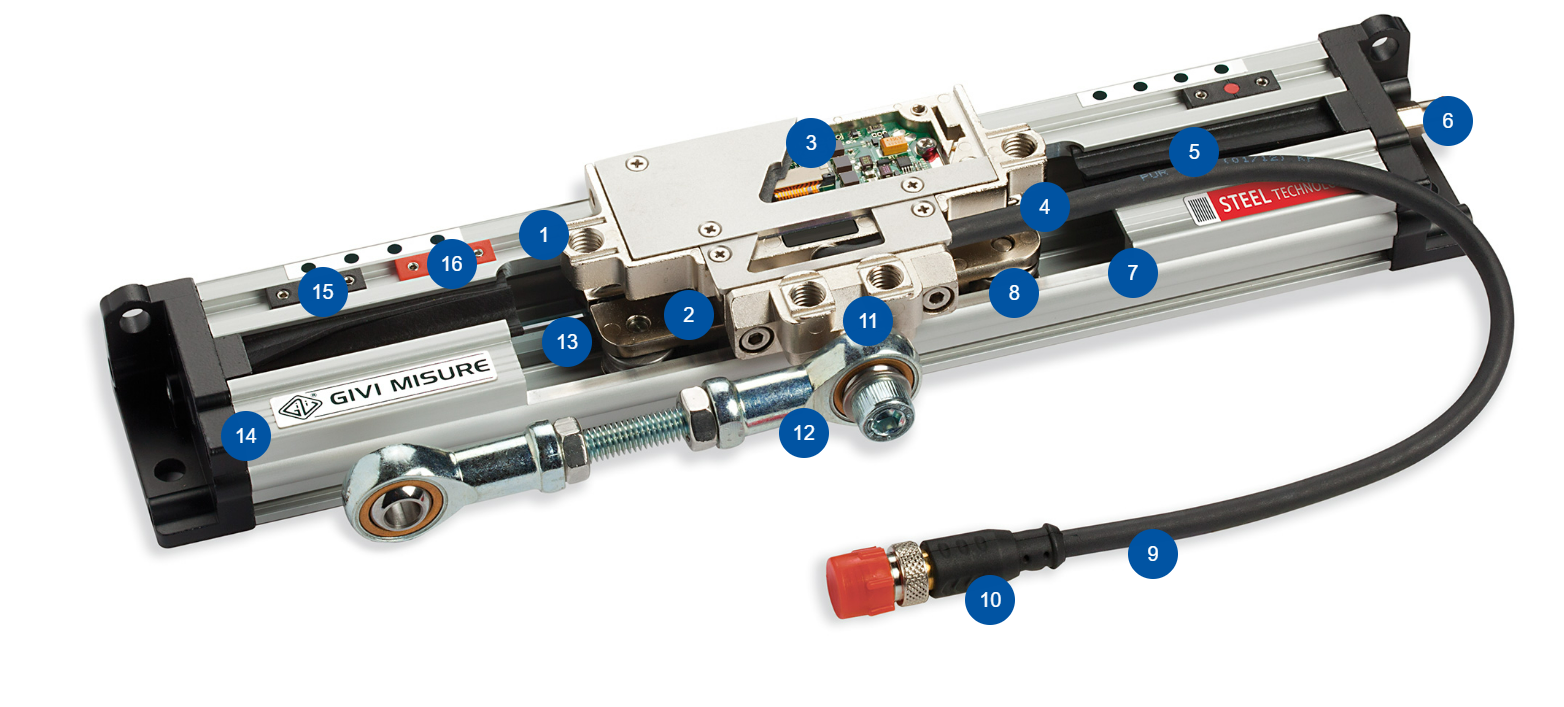

2、GVS 206 S

不锈钢带为测量基体的自校正绝对式信号光栅尺

不锈钢测量基体的光栅尺，可直接读取绝对位置。高机械阻力和热膨胀性能，在任何温度下都能保持恒定的精度。

尤其适用于同步折弯机应用。

高速SSI-BiSS C ( 单向）串行端口协议。

可选项：线路驱动器数字信号。

传感器由具有弹簧系统的自对齐和自清洁滑动驾引导。

非接触式读取头。无摩擦：寿命长，环境耐受度高。

拼接版本测量长度可达6.000 mm。

分辨率高达0.1 μm。

标准版本精度等级±5 μm，高精版本精度等级是±3 μm， 每根尺子均提供计量证书。

通过转换网关可实现Profibus-dp、Profinet、CANopen、Devicenet、Modbus和DRIVE-CLiQ协议。

自阻式特殊结构设计的密封胶唇用于保护光栅，由特殊弹性材料制成，耐油污耐磨损。

通过双效接头或钢丝实现各种应用可能性，并且GVS2xx系列和以前的型号PBS-HR可以完全互换。

即使在高速，强加速度和振动的情况下依然可以保持高精度和稳定的信号。

一体成型M12插头（防护等级IP67 ) 或者按需提供其他型号接头。

电气保护设计防止电源极性倒置和输出端口上的短路。

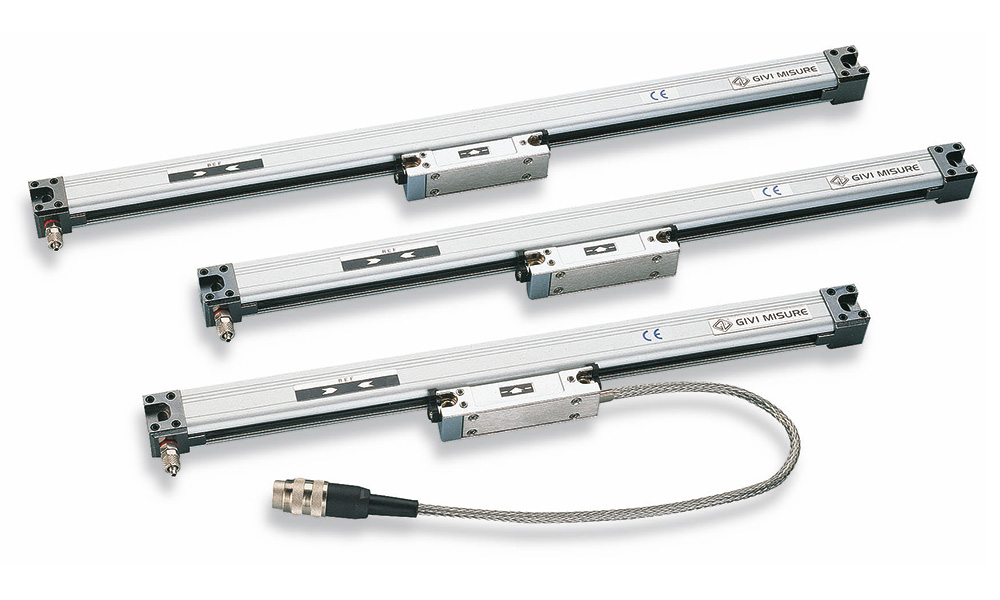

3、GVS 300

造型小巧精致的的增量式光栅尺

小尺寸的增量式光栅尺，适用于安装空间有限的应用。

简化了对准的难度，并能够使用在粗糙的表面 ( 尤其适用于无法预测的改造和机器的应用 ) 。

分辨率可达0.1 μm。准确度等级±5 μm。

两个密封唇由特殊弹性体制成，耐油耐磨，为光栅提供良好的保护。

在恒定的距离，中心位置或按要求的位置设定零参考点。

宽泛的校准公差。

高稳定性的线路驱动信号。

线形热膨胀系数 λ = 10.6 x 10-6 °C-1 同样适用于该应用。

防止电源极性倒置和输出端口短路。

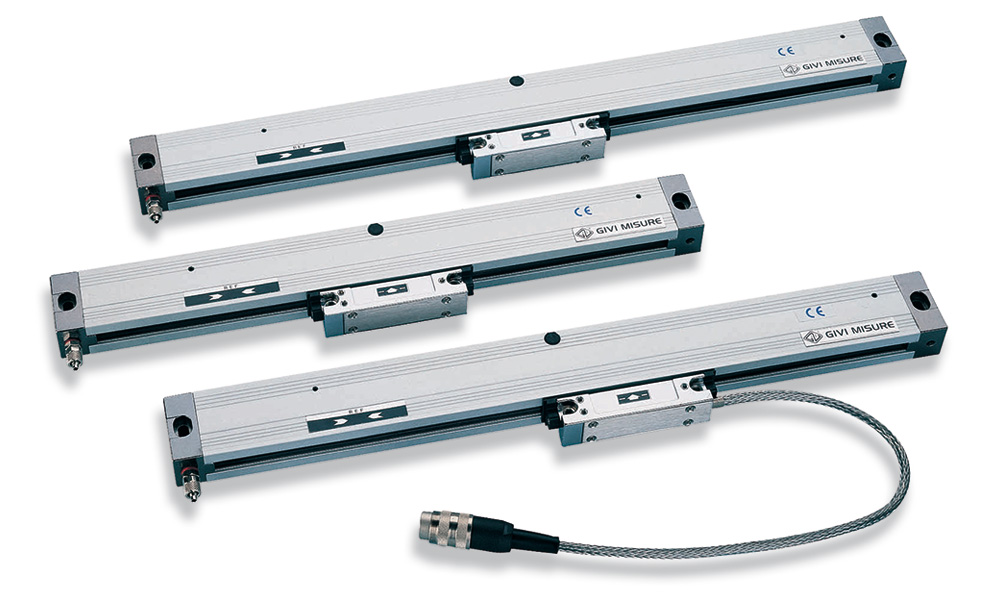

4、GVS 400

适用于各种应用的增量式光栅尺

外形小巧，坚固和厚重的轮廓与宽泛的横截面 ，尺寸为39×23 mm。

分辨率可达0.1 μm。精度等级±5 μm。

四条由特殊弹性体制成的密封唇，耐油耐磨，为光栅提供了良好的防护作用。

用于测量长度超过6.500 mm，或根据要求提供低于6.500 mm的模块化版本。

在恒定的距离，中心位置或按要求的位置设定零参考点。

宽泛的校准公差。

高稳定性的线驱动信号。

无外接设备的铠装连接电缆。插头置于传感器内部。

线形热膨胀系数 λ = 10.6 x 10-6 °C-1 同样适用于该应用。

该尺是完全可拆卸和重组的。

防止电源极性倒置和输出端口短路。

5、GVS 508

用于数控机床的绝对式光栅尺

测量基体为玻璃的绝对式光栅尺。

SSI – BiSS C ( 单向 ) 串行接口,带或不带1Vpp模拟量信号,西门子DRIVE-CLiQ和FANUC αi。

分辨率高达 10 nm。

精度等级 ± 5 μm 标准版 ± 3 μm 高精度版 (± 2 μm 测量长度小于 670 mm).

对环境脏污具有极高的防护能力。

膨胀点置于中心（FEP），按需可放置于右侧 (RT) 或者左侧 (LT)，适合线性膨胀一致的应用。

绝对玻璃格栅, 置于尺体内部。

每根尺子均配有计量合格证书。

线性热膨胀系数  λ = 8 x 10-6 °C-1。

直接读取绝对测量值。

连接器集成在读头内。

防止电源极性倒置和输出端口短路。

体积小，可安装在狭小空间内。

可从从两端或者读头为尺体加压。

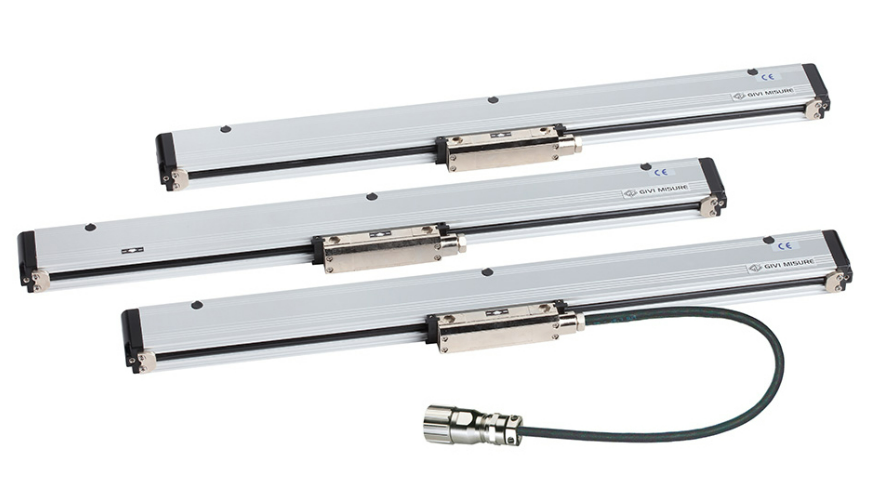

6、GVS 600

用于数控机床的增量式光栅尺

带玻璃测量机体的光栅尺，尤其适用于数控机床。

分辨率可达10 nm。

标准版本精度等级是±5微米, 高精版精度等级是±3微米（低于720毫米测量长度的精度等级是±2微米）

不可延展的密封唇沿着读头的滑动侧被固定在两端。

用于处理来自低效过滤系统的液体的创新装置。

特殊的密封唇和液体处理装置为加工过程中经常使用的制冷剂液体的应用设备提供了很好的保护。

每根尺子均配有计量合格证书。

线形热膨胀系数 λ = 8 x 10-6 °C-1。

可调连接电缆输出。传感器内部的连接器。

参考点可按照编码设置，或在预定的或可选择的位置，按照固定步长设置。

在高速、强加速度和振动情况下，信号具有较高的精度和稳定性。

防止电源极性倒置和输出端口短路。

体积小，便于安装在狭窄的空间。

可与以前的NCS版本互换。

可根据要求提供加压过滤系统。

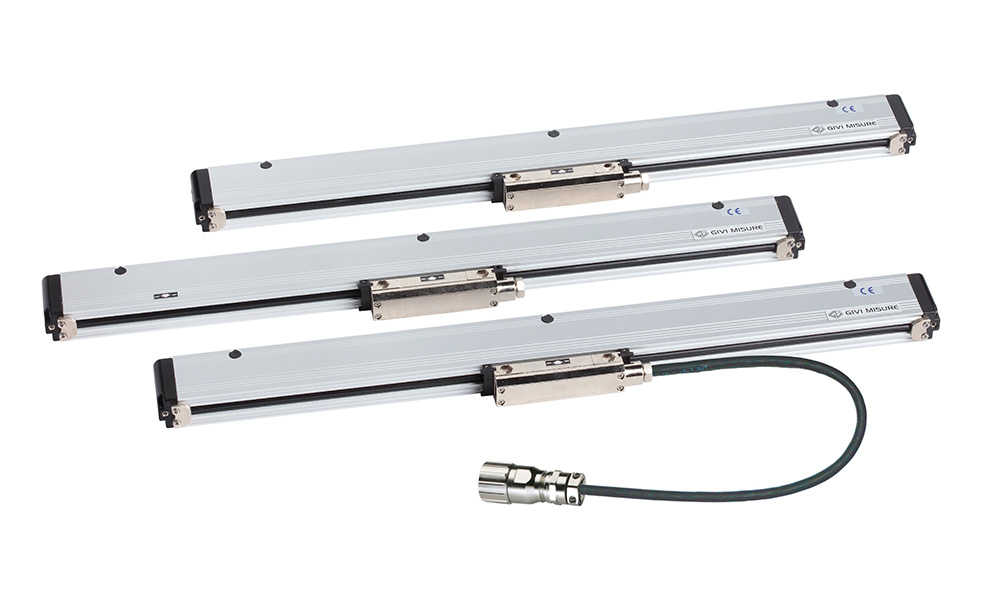

7、GVS 608

用于数控机床的绝对式光栅尺

带玻璃测量支架的绝对式信号光栅尺，特别适用于数控机床。

SSI – BiSS C ( 单向 ) 串行接口,带或不带1Vpp模拟量信号,西门子DRIVE-CLiQ和FANUC α-αi。

分辨率可达10 nm。

标准版本精度等级是±5微米, 高精版精度等级是±3微米（低于720毫米测量长度的精度等级是±2微米）

通过转换模块可兼容Profibus-DP, Profinet, CANopen, DeviceNet和ModBus协议。

不可延展的密封唇沿着读头的滑动侧固定在两端。

用于处理来自低效过滤系统的液体的创新装置。

特殊的密封唇和液体处理装置为光栅提供了良好的保护加工过程中经常使用的制冷剂。

每个光栅尺均配有计量合格证书。

线形热膨胀系数 λ = 8 x 10-6 °C-1。

在高速、强加速度和振动情况下，信号具有较高的精度和稳定性。

可调整的连接电缆输出。

传感器内部的连接器。

防止电源极性倒置和输出端口短路。

体积小，便于安装在狭窄的空间。

可与之前的AGS模型互换。

可根据要求提供加压过滤系统。

8、GVS 808

用于数控机床的绝对式光栅尺

测量基体为玻璃的绝对式光栅尺。

SSI – BiSS C ( 单向 ) 串行接口,带或不带1Vpp模拟量信号,西门子DRIVE-CLiQ和FANUC αi。

分辨率高达 10 nm。

精度等级 ± 5 μm 标准版 ± 3 μm 高精度版 (± 2 μm 测量长度小于 640 mm).

对环境脏污具有极高的防护能力。

膨胀固定点（FEP）置于中心，按需可放置于右侧 (RT) 或者左侧 (LT)，适合线性膨胀一致的应用。

双层线性密封唇，为光栅提供极高的保护。

每根尺子均配有计量合格证书。

线性热膨胀系数  λ = 8 x 10-6 °C-1。

直接读取绝对测量值。

连接器集成在读头内。

防止电源极性倒置和输出端口短路。

相当坚固而厚重的外形，由阳极氧化铝制成。

通过双向接头可调节电缆输出方向。

可从从两端或者读头为尺体加压。

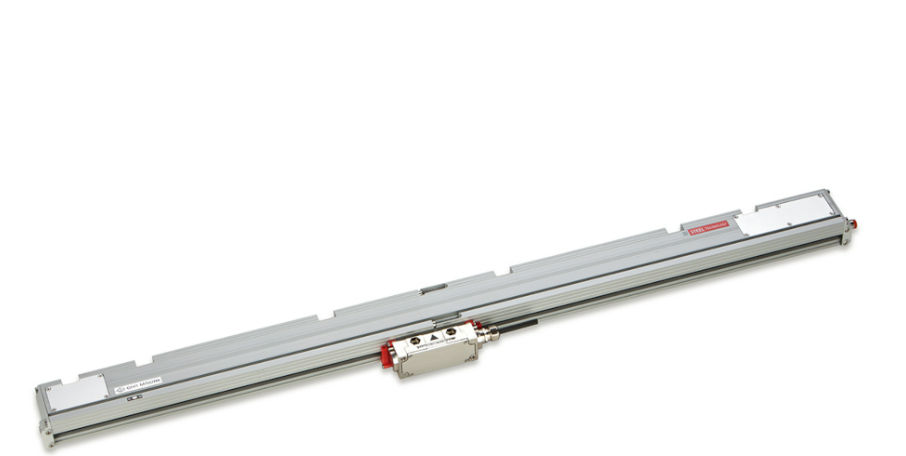

9、GVS 900

用于大型机器的增量式光栅尺

增量式光学尺，可选单只或者模块化版本如果应用在大型机器上（测量长度可达30040mm毫米或更长）。

应用于各种工业领域，如机床, 立式车床, 龙门机床, 激光/等离子切割机、机器人、自动化等。

不锈钢光栅，与机器导轨融为一体，在任何温度下都能保持优良的精度性能。

分辨率可达0.1μm，精度等级±5μm。

模块连接紧密，良好的密封胶唇可阻绝液体和脏污环境的侵蚀，经久不变形。

参考索引可以选择编码距离式，恒定步骤，或沿整个测量长度每50毫米做为一个参考点，带磁性零点设定装置。

通过双效连接器，电缆输出方向可调节。

宽泛的对准公差。

从尺子两侧和/或读数头两侧加压。

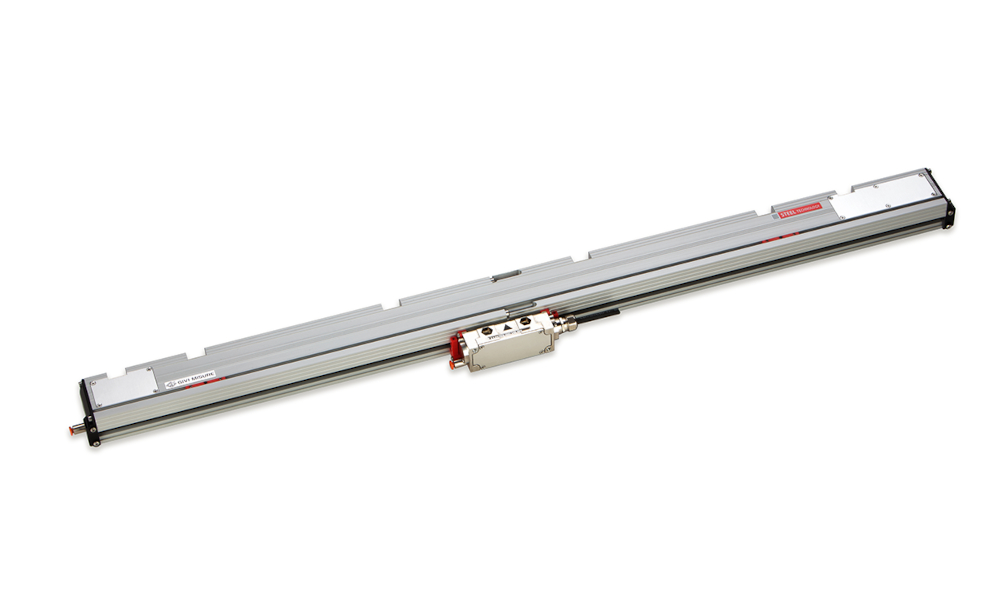

10、GVS 908

大型机器的绝对标线尺

绝对式光栅尺, 可用于单个部件或大型机器的模块化版本 (长达30040mm)。

应用于各种工业领域，如机床, 立式车床, 龙门机床, 激光/等离子切割机、机器人、自动化等。

不锈钢格栅, 与机器导轨连接一体, 在任何工作温度下都能得到很好的精度。

串行接口 SSI – BiSS C (单向), 有或没有1 Vpp 模拟信号, Siemens DRIVE-CLiQ 和FANUC α-αi. 直接读取绝对测量值。

分辨率高达0.1 μm. 精度等级 ± 5 μm。

钢性连接模块, 可防止液体和环境脏污进入的完美密封, 不随时间而改变。

可调节电缆输出方向, 通过双向连接器。

宽的校准公差。

可通过尺身两端或读数头处通入压缩空气。

可选: 1 Vpp 模拟信号。
