FUNKE板式换热器是一种高效的热交换设备，广泛应用于暖通空调、化工、食品加工、能源等领域。

一、产品背景：

FUNKE（全称 FUNKE Wärmeaustauscher Apparatebau GmbH）是一家全球领先的换热器（热交换器）制造商，总部位于德国Gütersloh（居特斯洛）。公司成立于1960年，专注于设计、生产和销售高效的热交换解决方案，广泛应用于暖通空调（HVAC）、工业流程、能源、食品饮料及船舶等领域。

二、主要产品：

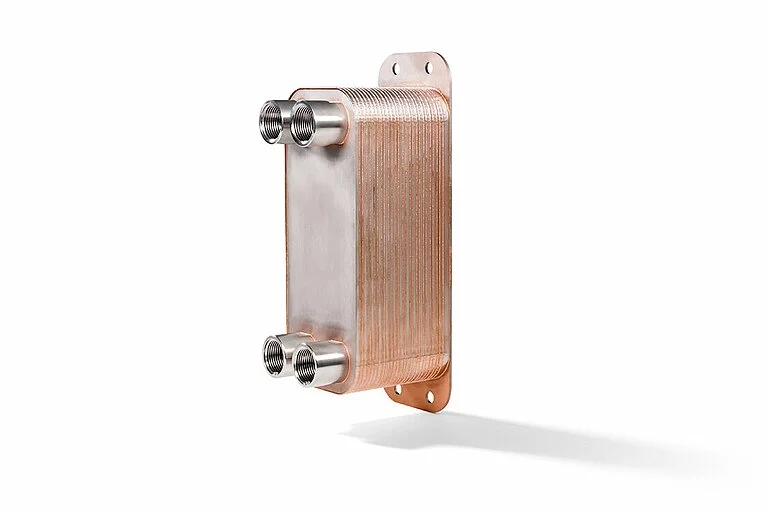

1、FUNKE板式换热器

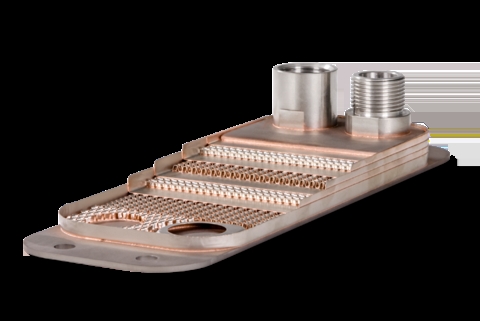

板式换热器由一系列带入口和出口孔的波纹板组成。这些板相对于彼此偏转180°，在每块板的两侧形成流动通道。每块板都装有垫片，可靠地密封流动通道与外界，并将两种参与交换的介质分开。

工业应用和建筑技术的通用解决方案

板式热交换器由冲压不锈钢板在真空中焊接形成耐压单元，根据应用要求可以是铜或镍。因此，它们可以承受高压力和温度，并且设计紧凑。

板式热交换器的优点

高热容量：对角线介质路由和流动间隙中的涡流器。

由于采用缝焊而非点焊，具有高度的抗性。

紧凑设计也适用于高粘度介质，因为传热效果好

通过延长端板，无需任何附加支架即可直接连接到动力单元

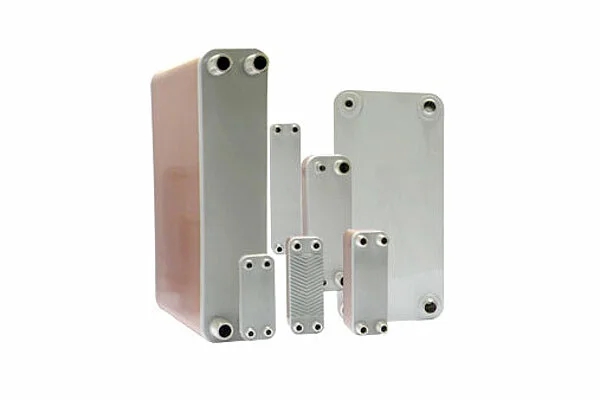

板式热交换器系列

①模板

应用领域：主要用于液压系统、压缩空气、电机冷却和热回收。适用于各种介质的通用使用。由于介质走道呈对角线布置以及流道中的特殊湍流装置，具有极高的传热能力。对于粘性较高的介质，高传热能力使得设备尺寸更小，占用空间更少。

技术数据

换热面积/板：0.035–0.286 平方米

最大工作压力：36 bar

最高工作温度：+200°C

②GPL / GPLK / NPL / NPLK

应用领域

主要用于供暖、空调、通风、电机冷却和热回收。适用于各种介质的通用用途。

技术数据

最大工作压力：16–30 bar

最高工作温度：+200°C

GPL / GPLK：铜焊板

NPL / NPLK: 镀镍板钎焊

可作为安全热交换器，带有双层壁。

2、垫片式板式换热器

板式换热器由多块冲压成形的传热板和垫片组成。板片组件安装在一个框架内，框架由固定板和压力板通过夹紧螺栓固定，并均匀施加压力。它可拆卸以便清洁和维护。此外，还可以在以后增加更多的板片以实现更高的容量。

有多种尺寸可供选择，具有不同的板片数量和冲压设计，以覆盖广泛的容量范围。通过这种方式，它们可以满足严重污染或高粘度流体的需求，甚至当热介质和冷介质之间的温差仅微小的情况下。根据应用领域，还有由更高质量材料制成的特殊板片设计可供选择，例如用于海水应用的钛板。

垫片式板式换热器的优势：

由于OptiFlow、旁路停止系统和最佳波系统，具有高热容量

由于紧凑的设计，降低投资成本

由于湍流导致的高效自清洁、视觉垫片识别和使用卡扣垫片，使其维护和维修更加方便。

技术数据

标称连接值：体积流量为0.5 m³/h - 4,500 m³/h时，DN 25 - DN 500

换热面/板：0.04–3 平方米

最大盘数：125–800

最大工作压力：25 bar

最高工作温度：200°C

自由职业者开发者与设计师

安全：入口和出口区域双重密封以防止介质混合。

3、带垫片的安全板热交换器

技术数据

标称连接值：DN 25 - DN 200 适用于体积流量 0.5 m³/h - 700 m³/h

换热面积/板：0.04–1 平方米

最大盘数：150–700

最大工作压力：25 bar

最高工作温度：200°C

安全：设计有双板，配备特殊的密封系统

三、产品型号

FUNKE 热交换器 TPL02-L-66-22

FUNKE 热交换器 TPL01-L-42-11

FUNKE 热交换器 TPL01-L-30-11

FUNKE 热交换器 TPL01-L-18-12

FUNKE 热交换器 TPL01-L-14-12

FUNKE 热交换器 TPL01-L-10-12

FUNKE 热交换器 TPL01-K-90-22

FUNKE 热交换器 TPL01-K-48-12

FUNKE 热交换器 TPL01-K-36-22

FUNKE 热交换器 TPL01-K-36-21

FUNKE 热交换器 TPL01-K-36-12

FUNKE 热交换器 TPL01-K-18-12

FUNKE 热交换器 TPL01-K-14-22

FUNKE 热交换器 TPL01-K-10-22

FUNKE 热交换器 TPL00-L-8-22

FUNKE 热交换器 TPL00-L-8-11

FUNKE 热交换器 TPL00-L-8-11

FUNKE 热交换器 TPL00-L-6-22

FUNKE 热交换器 TPL00-L-22-12

FUNKE 热交换器 TPL00-L-18-22

FUNKE 热交换器 TPL00-L-18-12

FUNKE 热交换器 TPL00-L-16-11

FUNKE 热交换器 TPL00-L-14-12

FUNKE 热交换器 TPL00-L-12-12

FUNKE 热交换器 TPL00-L-12-11

FUNKE 热交换器 TPL00-L-10-12

FUNKE 热交换器 TPL00-K-8-22

FUNKE 热交换器 TPL00-K-6-22N

FUNKE 热交换器 TPL00-K-6-22

FUNKE 热交换器 TPL00-K-6-22

FUNKE 热交换器 TPL00-K-54-22

FUNKE 热交换器 TPL00-K-48-22

FUNKE 热交换器 TPL00-K-42-22

FUNKE 热交换器 TPL00-K-4-22

FUNKE 热交换器 TPL00-K-38-22

FUNKE 热交换器 TPL00-K-34-22

FUNKE 热交换器 TPL00-K-26-22

FUNKE 热交换器 TPL00-K-18-22

FUNKE 热交换器 TPL00-K-14-22

FUNKE 热交换器 TPL00-K-12-22

FUNKE 热交换器 TPL00-K-10-22

FUNKE 热交换器 TDW5910-W

FUNKE 热交换器 TDW3450-W759

FUNKE 热交换器 TDW3450-W

FUNKE 热交换器 SSWF300-10-B7-4Weg

FUNKE 冷却器 OKAN2.7905.2.31-33.20.00

FUNKE 板式热交换器 FPDW31-25-1-V/NH

FUNKE 热交换器 FPDW2016-13-1-V-1-10.0

FUNKE 热交换器 FP4040-141-1-NH-010.0

FUNKE 热交换器 FP4031-191-1/1-1.4404/0.6-NBRHT/NBRHT

FUNKE 热交换器 FP14-47-1-NH-1

FUNKE 热交换器 FP09-29-1-NH-0

FUNKE 板式换热器密封 FP09-25-1-NH

FUNKE 热交换器 FP05-19-1-NH-1

FUNKE 热交换器 CCF500-8-B0-1

FUNKE 热交换器 BCF604-W-4Weg

FUNKE 热交换器 BCF603-B3-4Weg

FUNKE 热交换器 BCF501-3-B5-4Weg

FUNKE 热交换器 BCF303-B33-4Weg

FUNKE 热交换器 BCF302-W-4Weg

FUNKE 热交换器 A093-411

FUNKE 热交换器 633800820200TPL00-L-8-11

FUNKE 密封件 61030900160

FUNKE 热交换器 4000426690

FUNKE 热交换器 4000365030

FUNKE 热交换器 2100027630

FUNKE 热交换器 2008270550

FUNKE 换热器 2008243420A114-314

FUNKE 加器 0.0805.2.96-0060/13

四、产品特点

FUNKE板式换热器可能优势（需核实具体型号）

定制化：根据工况（温度、压力、介质）选择板片材质和垫片类型。

节能认证：符合国际能效标准（如EUROVENT）。

智能选型软件：提供快速型号匹配与性能计算。

五、选型注意事项

介质特性：腐蚀性、粘度、颗粒物含量。

工况参数：温度、压力、流量。

维护成本：垫片寿命、清洗频率。
