德国R+W联轴器是精密机械传动领域的标杆产品，以德国精工制造为核心优势，专为高动态、高精度应用场景设计。其产品系列涵盖弹性联轴器、膜片联轴器、波纹管联轴器及伺服联轴器等，采用航空级合金材料与模块化设计，具有零背隙、抗扭转刚性强、补偿轴向/径向偏差等特点，尤其适用于机器人、数控机床、半导体设备等对传动稳定性要求严苛的工业领域。R+W通过ISO 9001认证，每款联轴器均经过动态平衡测试，确保在高速运转（可达40,000 rpm）时仍保持卓越的振动抑制性能，全球知名工业品牌如库卡（KUKA）、西门子（Siemens）均将其作为核心传动解决方案。

一、品牌背景

名称：R+W Coupling Technology

成立时间：1985年

总部：德国黑森州埃施韦格（Eschwege）

专注领域：高精度联轴器、扭矩限制器及传动解决方案。

全球布局：在欧美、亚洲（中国、日本等）设有子公司，服务全球市场。

二、品牌产品

精密联轴器、传感器技术和工业联轴器。

精密联轴器非常适合需要最高精度和顺畅运行的应用。

另一方面，工业联轴器坚固耐用，广泛应用于许多工业应用中。

我们的传感器技术专门设计用于在驱动系统内部直接获取性能数据，具有高精度和重复性。

精密联轴

零背隙、刚性强且高精度 -

精密联轴器来自R+W0.05 - 25,000 Nm | 无需维护和保养

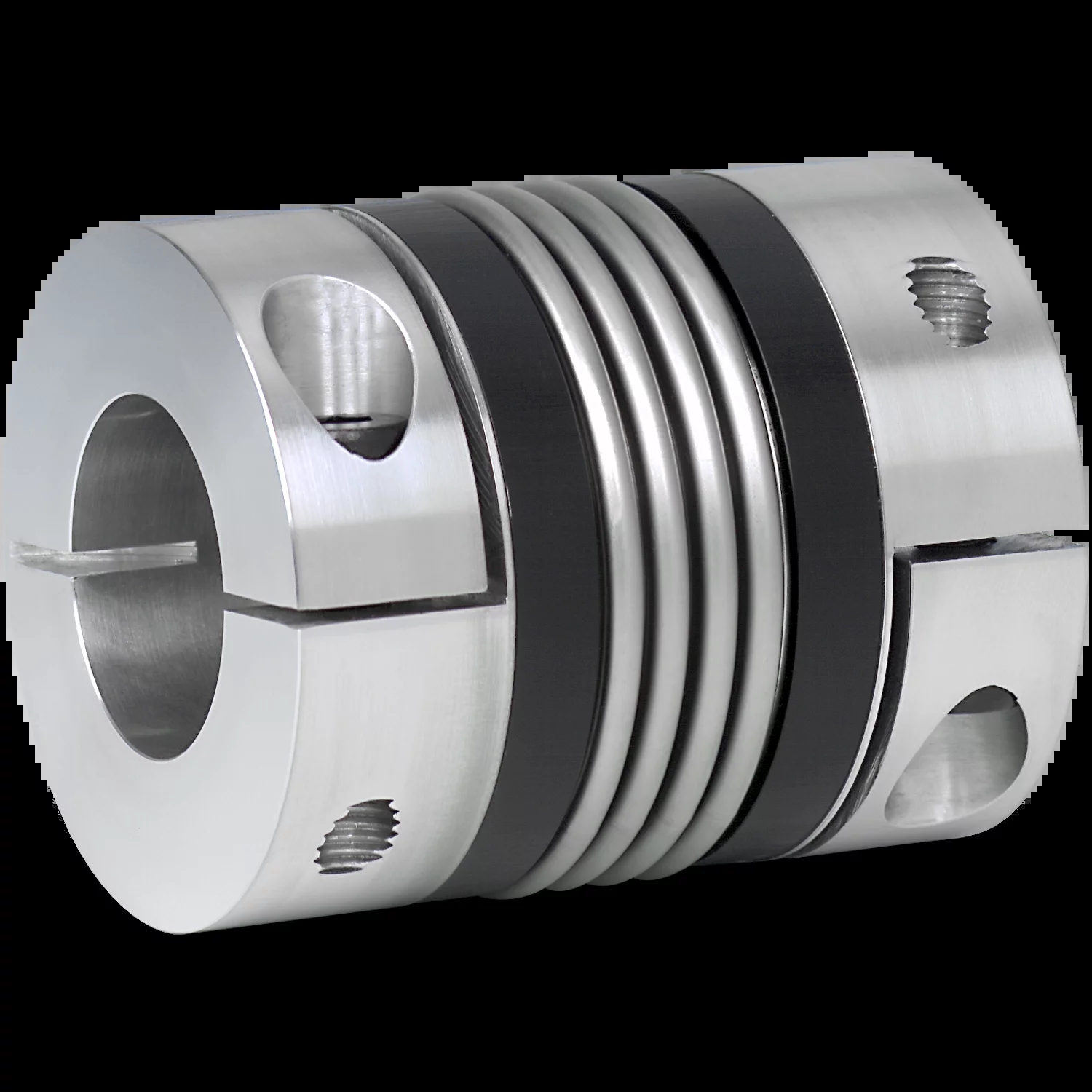

⑴波纹管联轴高精度、零间隙和扭转刚度高：波纹管R+W的联轴器2 - 10,000 牛米

①金属波纹管联轴器，带简易法兰安装：15 - 10,000 牛米

②波纹管联轴器带夹紧轮毂15 - 10,000 Nm | 易于安装

③波纹管联轴器带分体夹紧轮毂15 - 4,000 Nm | 可以轴向安装

④经济型夹紧轮风琴式联轴器2 - 500 Nm | 低成本设计

⑤波纹管联轴器带夹紧轮毂 - 紧凑型版本15 - 500 Nm | 紧凑设计

⑥波纹管联轴器具有超高扭转刚度和夹紧轮毂20 - 1,000 Nm | 极高的扭转刚度

⑦全不锈钢波纹管联轴器，带焊接夹紧毂15 - 500 Nm | 坚固的不锈钢设计

⑧波纹管联轴器带锥形夹紧轮毂15 - 10,000 Nm | 高夹紧力

⑨波纹管联轴器带外部夹环60 - 10,000 Nm | 用于高速

⑩锥面压配连接的波纹管联轴器15 - 1,500 Nm | 安装和拆卸方便

⑪波纹管联轴器，带外部夹紧环和锥形压配连接15 - 1,500 Nm | 安装和拆卸方便

⑫波纹管联轴器与伸缩轴15 - 300 Nm | 用于空心轴安装

⑬波纹管联轴器，带ISO法兰安装50 - 2,600 牛米 | 紧凑且扭矩优化

⑭功能与特性

波纹管联轴器特别适用于两根同轴轴之间的直接连接。金属波纹管定义了联轴器的特性，并以低复原力补偿横向、轴向和角度轴偏移。

无间隙、刚性扭矩的金属波纹管保证驱动负载的精确定位，并且可以在高动态循环负载应用以及高转速下使用 - 转速高达200,000 rpm（取决于型号）。器2 - 10,000 Nm | 扭矩刚度高且灵活

⑮优势

高定位精度

低转动惯量

紧凑设计

免维护

不同的刚度和偏移补偿要求的变体深度

⑯应用程序

在高度动态伺服轴中

机床

木工机械

包装机

自动化系统，

印刷机

钣金加工机器

齿轮切削机床

等等

⑵微型波纹管联轴器0.05 - 10 Nm | 高定位精度

无反作用且用户友好：微型波纹管联轴器 R+W0.05 - 10 牛米

①微型波纹管联轴器，带径向定位螺钉0.05 - 10 Nm | 带整体拆卸槽

②微型金属波纹管联轴器带夹紧轮毂0.5 - 10 Nm | 摩擦连接

③微型金属波纹管联轴器，带分体夹紧法兰0.5 - 10 Nm | 横向安装

④微型金属波纹管联轴器与膨胀轴0.5 - 10 Nm | 用于空心轴安装

⑤微型波纹管联轴器，带径向定位销0.5 - 10 Nm | 简单，轴向安装

⑥微型金属波纹管联轴器带夹紧轮毂0.5 - 10 Nm | 简单，轴向安装

⑦微型金属波纹管联轴器与膨胀轴0.5 - 10 Nm | 简单，轴向安装

⑧微型金属波纹管联轴器带锥形夹环4.5 - 15 Nm | 用于高速

⑨微型金属波纹管联轴器带夹紧轮毂高达3牛米 | 经济实惠

⑩径向定心微弹性联轴器最大1 Ncm | 非常小的尺寸

⑪功能与特性

不锈钢制成的金属波纹管是微型波纹管联轴器的核心，可以以低回复力补偿轴的横向、轴向和角度偏移。

微型波纹管联轴器专为0.05 - 10 Nm的低扭矩范围设计。

无间隙、扭转刚度大的微型波纹管联轴器保证了传动系统的精确定位。此外，它们还可以在高达200,000 rpm的动态应用中使用，具体取决于型号。

⑫优势

高定位精度

低转动惯量

紧凑设计

免维护

不同的刚度和偏移补偿要求的变体深度

⑬应用程序

用于角同步扭矩传输结合

脉冲发生器，

小型伺服驱动器，

转速表，

步进电机，

电位器

测量和控制系统

等等

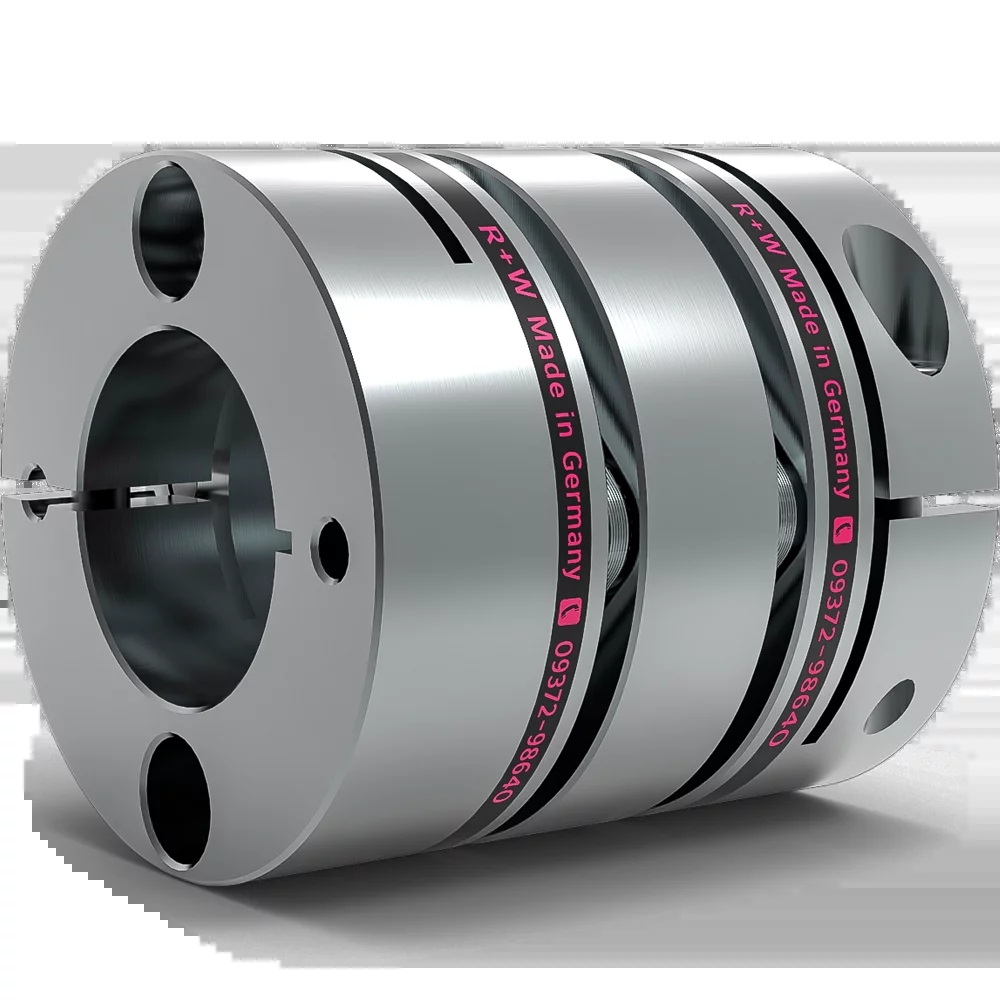

⑶伺服盘式联轴器25 - 100 Nm | 扭矩刚性强且坚固

坚固且无反冲：伺服盘式联轴器来自R+W 25 - 100 牛米

①伺服盘式联轴器带夹紧轮盘 - 单柔轴设计25 - 100 Nm | 仅适用于角度和轴向偏移

②伺服盘式联轴器带夹紧轮毂 - 双柔轴设计25 - 100 Nm | 适用于所有不对中类型

③带外部夹紧环的伺服圆盘联轴器 - 单柔轴设计25 - 100 Nm | 仅适用于角度和轴向偏移

④带外部夹紧环的伺服圆盘联轴器 - 双柔轴设计25 - 100 Nm | 适用于所有不对中类型

⑤功能与特性

伺服盘联轴器以其极高的坚固性和扭转刚度而著称，使其成为在恶劣条件下进行精密应用的理想选择。

柔性盘组件可补偿角度和轴向错位。在双柔性配置中，还可以补偿横向错位。

⑥优势

易于安装，

高速，

高负荷，

高同心度，

使用具有攻击性的媒体或高温

⑦应用程序

机床，

包装和食品工业

要求：扭转刚度高且具有高偏移补偿能力

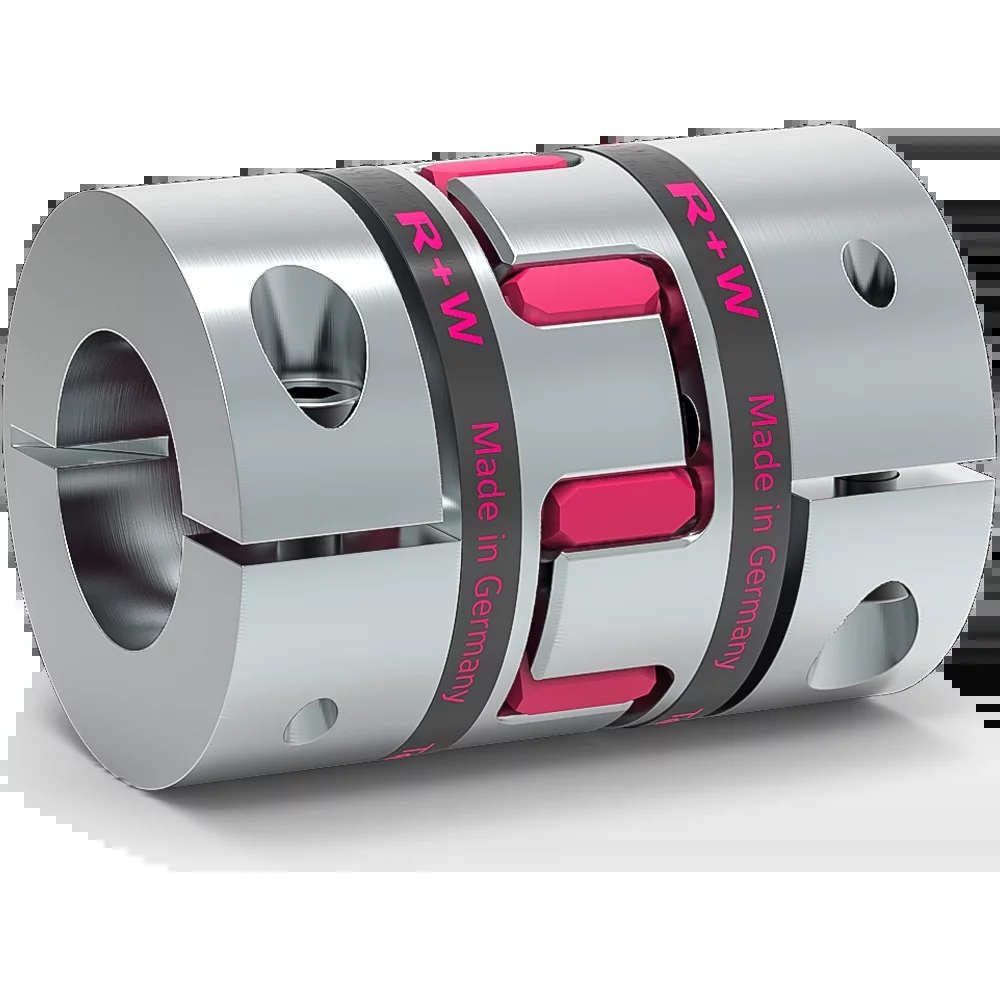

⑷弹性体联轴器 0.5 - 25,000 Nm | 振动阻尼和无间隙

减震和精确：弹性体联轴器来自R+W0.5 - 25,000 牛米

①弹性体联轴器带键槽安装0.5 - 25.000 Nm | 实惠

②弹性体联轴器与夹紧轮毂6 - 2,150 Nm | 摩擦连接，易于安装

③紧凑型弹性体联轴器带夹紧轮毂0.5 - 2,150 Nm | 紧凑版

④弹性体联轴器与完全分离的夹紧轮毂4 - 25,000 Nm | 侧向安装

⑤弹性体联轴器与锥形夹环4 - 25,000 Nm | 高夹紧力

⑥用于高速主轴应用的弹性联轴器60 - 1,350 Nm | 非常高的精度

⑦⑩弹性体联轴器与扩展轴毂2 - 2,150 Nm | 用于空心轴安装

⑧功能与特性

R+W的弹性联轴器具有完全没有间隙的设计，这是通过特殊的夹爪几何形状和预加载的弹性体插件实现的。

弹性体插件有各种邵氏硬度值，使联轴器能够精确适应应用的阻尼、扭转刚度和偏移补偿要求。

⑨优势

减振

可插拔连接

零背隙，

电气绝缘

等等

⑩应用程序

伺服驱动技术

机床，

包装机

自动化设备

印刷机

控制与定位技术

通用机械工程

泵和搅拌器，

卷帘门驱动器

等等

三、主要产品

德国R+W 联轴器

德国R+W 扭矩限制器

德国R+W 机械终端开关

德国R+W 耦合器

德国R+W 挠性联轴器

德国R+W 开关

德国R+W 安全离合器

德国R+W 弹性体联轴器

德国R+W 限位开关

德国R+W 安全联轴器

德国R+W 弹性联轴器

四、产品型号

R+W 联轴器 MK2 / 20 / 35 D1: 8 H7 D2: 8 H7

R+W 联轴器 BK5/60 D2: 20H7

R+W 联轴器 BK2/150/95/30/24-

R+W 联轴器 BKL / 15 Bohrung D1: 20 H7 Bohrung D2: 24 H7

R+W 联轴器 BK5/150/107 D1:42 H7 D2:38 H7

R+W 开关 618.6740.644

R+W 联轴器 BK2 / 150 / 95    Bohrung D1: 30 H7   Bohrung D2: 24 H7

R+W 联轴器 "BKL / 15Bohrung D1: 20 H7Bohrung D2: 24 H7"

R+W 联轴器 BKL / 30, Bohrung D1: 17 H7, Bohrung D2: 16 H7

R+W 联轴器 MK2 / 15 / 35, Bohrung D1: 5 H7, Bohrung D2: 8 H7

R+W 联轴器 BKL / 10, Bohrung D1: 15 H7, Bohrung D2: 16 H7

R+W 联轴器 BKL / 10, Bohrung D1: 15 H7, Bohrung D2: 14 H7

R+W 联轴器 MK2 / 20 / 35, Bohrung D1: 9 H7, Bohrung D2: 8 H7

R+W 联轴器 MK2 / 45 / 54, Bohrung D1: 9 H7, Bohrung D2: 10 H7

R+W 联轴器 MK2 / 20 / 40, Bohrung D1: 6 H7, Bohrung D2: 9 H7

R+W 联轴器 MK2 / 20 / 35, Bohrung D1: 12 H7, Bohrung D2: 8 H7

R+W 联轴器 EK1 / 2 (A), Bohrung D1: 3H7 - 9H7 PFN DIN6885, Bohrung D2: 3H7 - 9H7 PFN DIN6885

R+W 联轴器 MK2 / 15 / 30, Bohrung D1: 8 H7, Bohrung D2: 6 H7

R+W 联轴器 EK1 / 60 (B)

R+W 联轴器 SK3 / 200 / 111 (W)

R+W 联轴器 SK2 / 15 / 75 (W)

R+W 联轴器 SK1 / 150 (W)  D1: 25 H7

R+W 联轴器 SK2 / 10 / 65 (W)  D1: 12 H7  D2: 8 H7

R+W 联轴器 BK5/150/95/20/24

R+W 安全离合器 SK2 / 10 / 65 (W)

R+W 安全离合器 SK2 / 2 / 46 (W)

R+W 弹性体联轴器 EKH / 10 (A)

R+W 联轴器 EKL / 20 (A)

R+W 联轴器 EKL / 10 (A)

R+W 联轴器 EKL / 5 (B)

R+W 联轴器 Balgkupplung, BK2 / 30 / 77,   Bohrung D1: 20 H7, Bohrung D2: 22 H7

R+W 联轴器 SK2 / 80 / 115 (W)

R+W 联轴器 MK1 / 10 / 22 D1: 6 H7 D2: 8 H7

R+W 联轴器 BK2 / 15 / 66  Bohrung D1: 20 H7  Bohrung D2: 12,7 H7

R+W 联轴器 BKS / 150 / 76 /XX  Bohrung D1: 30 H7  Bohrung D2: 20 H7  Wuchtung: G2.5 / 25.000 1/min

R+W 联轴器 EK1 / EKL / 10 (A)

R+W 联轴器 SKP / 10 (F)   Bohrung D1: 16 H7 PFN DIN 6885   4 - 10 Nm

R+W 联轴器 SL2 / 60 / W, Bohrung D1: 28 H7, Bohrung D2: 32 H7

R+W 联轴器 BKM / 20 /XX   Bohrung D1: 20 H7  Bohrung D2: 24 H7

R+W 联轴器 BKM / 20 /XX   Bohrung D1: 12 H7  Bohrung D2: 16 H7

R+W 联轴器 BK2 / 30 / 69    Bohrung D1: 12 H7  Bohrung D2: 24 H7

R+W 联轴器 "MK2 / 15 / 30 Bohrung D1: 4 H7 Bohrung D2: 8 H7"

R+W 联轴器 BK5 / 30 / 71  Bohrung D1: 20 H7  Bohrung D2: 24 H7

R+W 联轴器 SK2 / 60 / 112 (W)  Bohrung D1: 25 H7   Bohrung D2: 25 H7

R+W 联轴器 SK1 / 150 (W)  Bohrung D1: 30 H7  Bohrung D2: 15 - 37

R+W 联轴器 BK5 / 60   Bohrung D2: 20 H7

R+W 联轴器 LP4 / 800 / 91   D1: 55 H7  D2: 55 H7

R+W 联轴器 BKS / 150 / 76   D1: 32 H7   D2: 32 H7

R+W 联轴器 SK2 / 2 / 46 (W)  D1: 10 H7   D2: 10 H7

R+W 联轴器 SK2 / 10 / 65 (W)  D1: 10 H7   D2: 10 H7

R+W 联轴器 BK5 / 150 / 95, Bohrung D1: 24 H7 Bohrung D2: 30 H7

R+W 联轴器 "BK3 / 15 / 48Bohrung D1: 16 H7Bohrung D2: 19 H7"

R+W 联轴器 "BK3 / 15 / 48Bohrung D1: 16 H7Bohrung D2: 20 H7"

R+W 联轴器 BK5 / 60 / 85  Bohrung D1: 32 H7  Bohrung D2: 24 H7

R+W 联轴器 BK5 / 15 / 60   Bohrung D1: 24 H7  Bohrung D2: 19 H7

R+W 联轴器 BKL / 3   Bohrung D1: 10 H7  Bohrung D2: 10 H7

R+W 联轴器 BKL / 3  Bohrung D1: 12 H7  Bohrung D2: 14 H7    Acc. to dwg. A18.01.02.3

R+W 联轴器 BKL / 10   Bohrung D1: 10 H7  Bohrung D2: 14 H7

R+W 联轴器 "SL2 / 60 / WBohrung D1: 28 H7Bohrung D2: 32 H7Einstellbereich: 20 - 50 NmAusrückmoment: 25 Nm"

R+W 联轴器 "BK5 / 150 / 95Bohrung D1: 20 H7Bohrung D2: 24 H7"

R+W 联轴器 SKP / 10 (F)   Bohrung D1: 16 H7 PFN DIN 6885

R+W 联轴器 SK3 / 200 / 111 (W), Bohrung D1: 30 H7, Bohrung D2: 30 H7, Einstellbereich: 140 - 280 Nm, Ausrückmoment: 210 Nm

R+W 联轴器 "SK2/0060/112/F  NO:16-613289.1报SK2 / 60 / 112 (F) Bohrung D1: 18 H7

Bohrung D2: 15 H7"

R+W 联轴器 "EKL / 2 (A)Bohrung D1: 3 H7Bohrung D2: 8 H7"

R+W 联轴器 "BK7 / 15 / 52  Bohrung D1: 14 H7 Zapfen D2: 14 h7"

R+W 联轴器 SL2 / 60 / W  Bohrung D1: 28 H7  Bohrung D2: 32 H7

R+W 限位开关 1618.6740.425替代 618.3000.313

R+W 安全联轴器 SKP / 300 (W)

R+W 联轴器 BKM / 20 /XX  Bohrung D1: 20 H7  Bohrung D2: 24 H7  Wuchtung: G2.5 / 4.5001/min

R+W 联轴器 "SK2 / 30 / 87 (W) Bohrung D1: 20 H7Bohrung D2: 20 H7"

R+W 联轴器 MK1 / 10 / 25  D1: 5 H7  D2: 6 H7

R+W 联轴器 MK1 / 10 / 25  D1: 8 H7  D2: 6 H7

R+W 联轴器 BK5 / 150 / 95 Bohrung D1: 24 H7 Bohrung D2: 30 H7

R+W 联轴器 BKH / 60 / 83 / 24 / 22

R+W 联轴器 EK1/EKL/10(A)

R+W 弹性联轴器 EK2  150  Kupplungslänge=90mm   B（64 Sh D)D1=32mm  D2=28mm

R+W 弹性联轴器 EK2  450  Kupplungslänge=126mm  A(98 Sh A)  D1=45mm  D2=55mm

R+W 弹性联轴器 EK2  150  Kupplungslänge=90mm  B(64 Sh D)  D1=28mm  D2=25mm

R+W 联轴器 BKM  20  Kupplungslänge 40mm D1=20  D2=24

R+W 限位开关 618.6740.644 / I88-A1Z FF sw

R+W 联轴器 EK6  Serie 450  D1 43,00 mm  D2 45,00 mm  Passung D1 D2=H7

R+W 联轴器 MK4/20/33/10MM/10MM/H7/H7

R+W 联轴器 MK2/ 45 9H7/10H7

R+W 联轴器 MK2/ 15/35 5H7/ 8H7

R+W 联轴器 SK2/500/167.mm/55/55/200nm/100/300/H7/H7

R+W 联轴器 MK2/ 20 8H7/ 9H7

五、产品优势

高精度：部分产品径向偏差补偿能力达±0.1mm，角向偏差±1°。

零背隙：刚性联轴器满足纳米级定位需求（如光刻机）。

模块化设计：可快速更换组件，减少停机时间。

六、典型应用

工业自动化：机器人关节、CNC机床。

新能源：风电变桨系统、光伏设备。

医疗设备：MRI扫描仪、手术机器人。

交通运输：高铁传动系统、船舶动力。
