SCHMALZ真空发生器通过压缩空气驱动，基于文丘里原理产生真空：当压缩空气高速通过内部狭窄喷嘴时，在吸气口处形成低压区，从而吸附工件。其调节操作主要依赖两个关键机制：一是通过进气阀调节压缩空气流量（通常0.5-6bar），流量越大真空度越高但耗气量增加；二是通过集成真空开关或外部传感器监控真空度，配合比例阀实现动态压力调节。部分型号配备节流阀可精细调节吸气速度，而带节能模式的机型会依据负载自动匹配最小耗气量。操作时需平衡响应速度与能耗，确保在保持吸附力的同时优化效率。
SCHMALZ真空发生器调节操作原理
1、文丘里原理
⑴操作原理
气动真空产生装置的功能基于文丘里原理
压缩空气进入发生器 (A)
由于动机喷嘴（文丘里管 [B]）的部分横截面减小，压缩空气被加速。动态压力增加，而静态空气压力同时降低。
通过动机喷嘴后，加速空气膨胀和产生真空装置
空气通过真空连接 (D) 被 "吸 "到发生器中
压缩空气与 "吸入 "的空气一起通过消音器 (C) 从喷射器中排出。
⑵优点
根据文丘里原理工作的真空产生装置特别适用于高加速度的情况
真空抓具可以单独控制
不同设计的发生器可根据应用情况产生中心化和分散式真空装置
根据工件和应用提供不同的电源等级

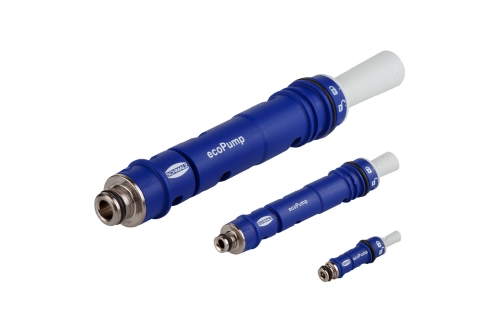

①嵌入式真空发生器
小型紧凑真空产生装置
用于集中式或分散式真空产生系统
集成消音器

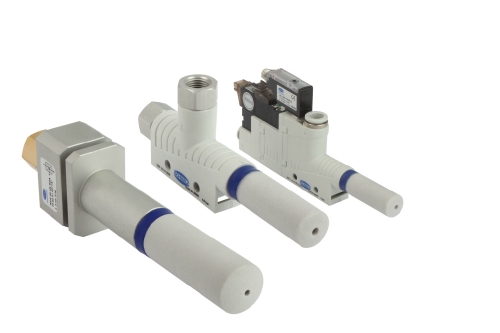

②基本型真空发生器
小型紧凑真空产生装置
用于集中式或分散式真空产生系统
集成消音器

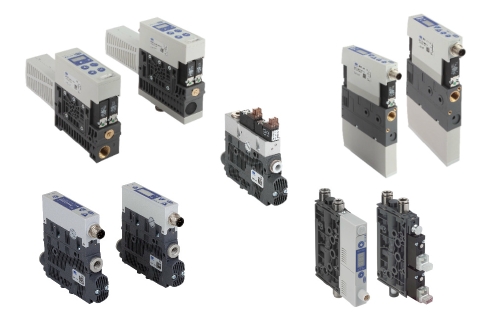

③集成式真空发生器
集成吸气阀和吹气阀
集成过滤器和真空开关
可选配节气功能以及能源与过程控制功能。

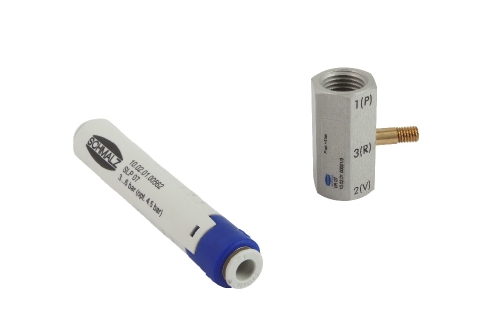

④线性真空发生器
直接安装于真空管
设计紧凑
用于分散式真空发生系统
2、伯努利原理

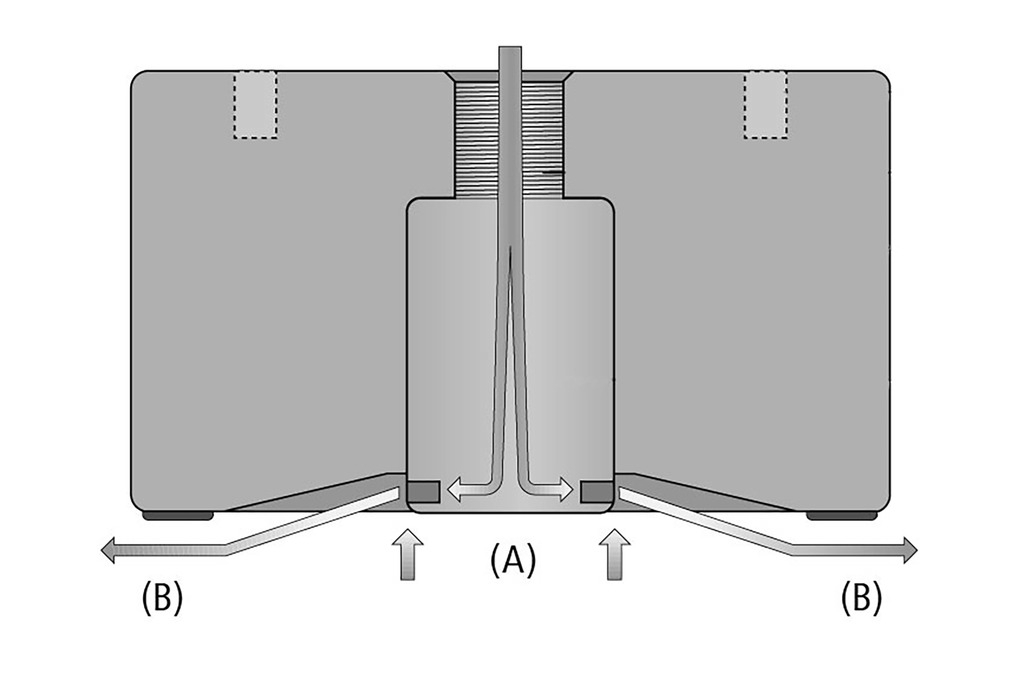

⑴操作原理
集成真空产生装置的气动操作
压缩空气通过吸盘上的孔径逸出，并在逸出过程中大大加速
由于速度增加，静压下降和产生真空 (A)（"伯努利方程"）。
加速的空气向一侧逸出（B）；在浮动吸盘和工件之间形成一个 "气垫"。
通过高流量对漏气进行补偿，这意味着即使是多孔工件也可以处理和分离。
伯努利效应可确认工件在搬运过程中接触最少
浮动吸盘根据伯努利原理发挥功能
⑵优点
利用伯努利效应，低接触、轻柔地搬运薄工件和敏感工件
安全分离薄工件和多孔工件

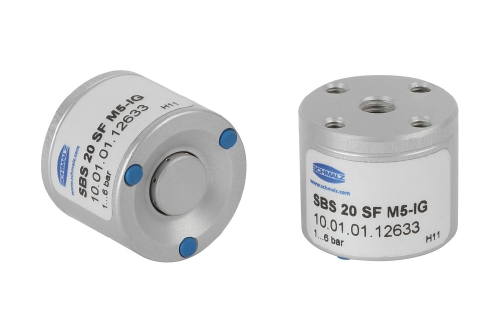

①SBS 20 SF M5-IG AL
10.01.01.12633
悬浮式吸盘，搬运易损工件
直径 | 20 (mm) |
形状 | 标准流量 |
压缩空气连接 | M5-F |
材料 | 铝 |

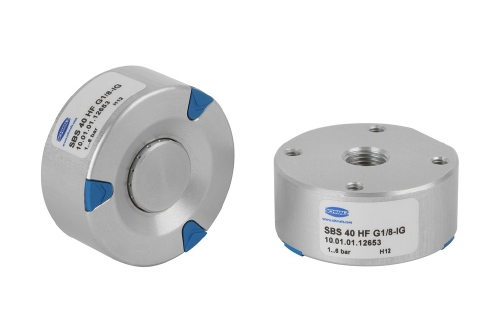

②SBS 40 HF G1/8-IG AL
10.01.01.12653
悬浮式吸盘，搬运易损工件
直径 | 40 (mm) |
形状 | 高流量 |
压缩空气连接 | G1/8"-F |
材料 | 铝 |

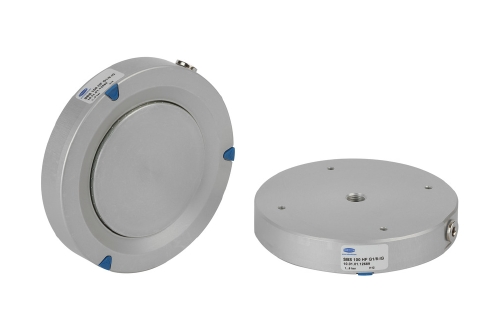

③SBS 100 HF G1/8-IG AL
10.01.01.12689
悬浮式吸盘，搬运易损工件
直径 | 100 (mm) |
形状 | 高流量 |
压缩空气连接 | G1/8"-F |
材料 | 铝 |

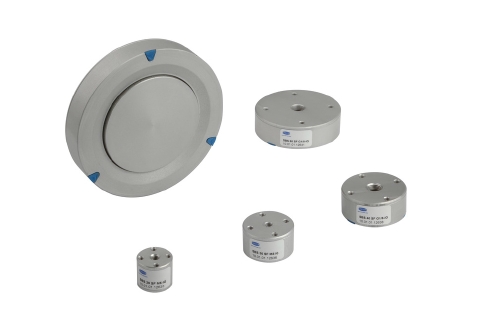

④悬浮式真空吸盘 SBS
直径: 10至120 mm |
夹持力: 1.4至104.0 N |
吸盘底部带橡胶缓冲垫 |

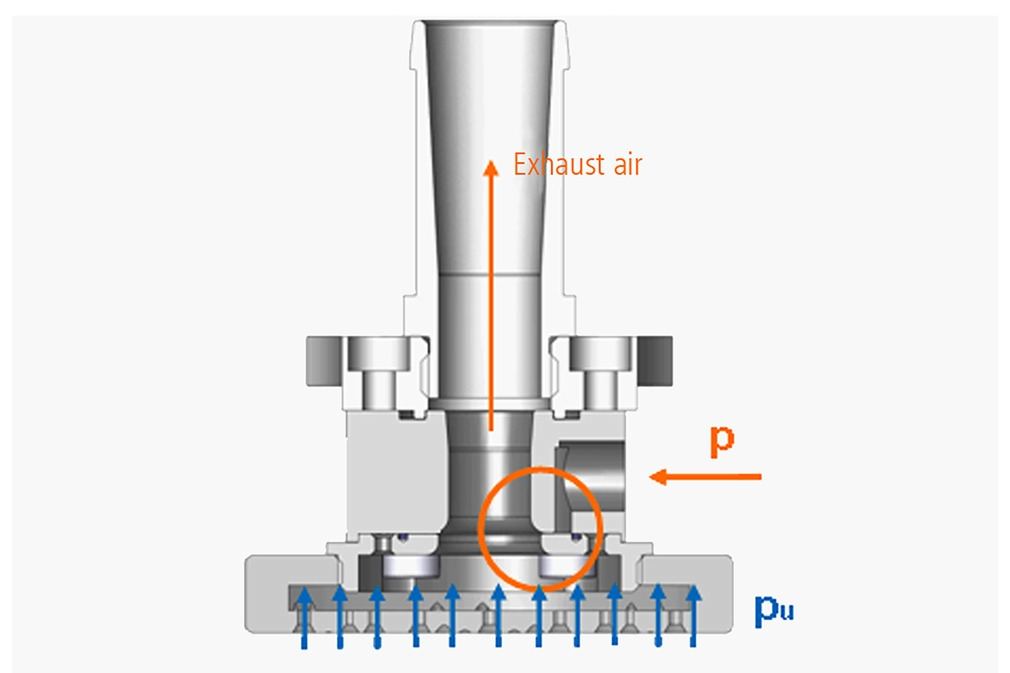

3、科恩达原理
⑴操作原理
集成真空产生装置的气动操作
利用科恩达原理，压缩空气被引导通过一个环形气缝，气缝会加速压缩空气的流动。
流速的增加产生了 "科恩达效应"，逸出的空气沿着一个凸面流动
沿表面流动的空气对周围空气产生吸力（"夹带"）。
⑵优点
由于科恩达效应，吸率高和耗气量低（所需工作压力为 1 至 5 巴
接触面大，真空打开的位置窄，可防止工件被吸入或损坏
吸附区域可以部分序号吸入

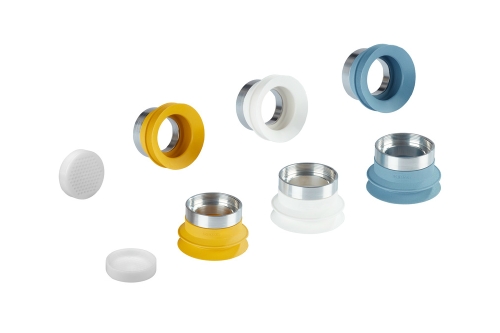

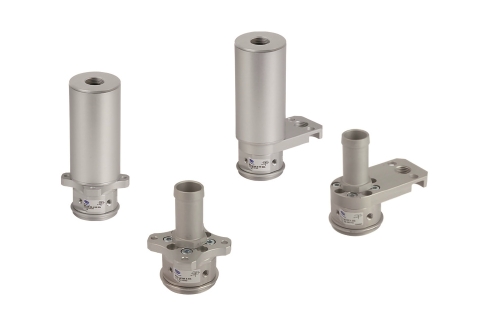

①复合式特殊吸盘 SCG
抽吸速率：270 l/min至650 l/min
吸板直径：20 mm和50 mm
②复合式特殊吸盘 SCG
抽吸面直径：40毫米和60毫米，吸盘直径：20毫米至50毫米
由符合FDA标准的POM制成的吸盘面
吸盘包含用于食品行业的复合FDA标准的硅材质（SI-MD、SI-HD）吸盘，以及，用于电子行业的抗静电材质（NBR-ESD）吸盘
