PEAK-System是工业通信与车载网络领域的全球领先技术提供商，其适配器产品以高性能、稳定性和灵活性著称，广泛应用于汽车诊断、工业自动化、CAN总线开发等领域。

一、产品介绍

PEAK-System 适配器‌是由德国PEAK-System公司生产的多种适配器产品，广泛应用于汽车和工业通信领域。这些适配器主要支持 CAN （控制器局域网）和 LIN （局域互连网络）技术，涵盖硬件开发、软件支持及技术服务。

二、产品背景

德国PEAK-System公司成立于1999年，专注于汽车和工业通信领域的现场总线CAN（控制器局域网）与LIN（局域互连网络）技术解决方案，核心业务涵盖硬件开发、软件支持及技术服务 。公司主要产品包括PCAN系列CAN/LIN接口设备、嵌入式模块及光纤耦合器等工业通信硬件，配套提供PCAN 开发工具链，支持多平台协议开发与网络监控 。其产品应用于医疗卫生、环保监测、汽车电子等工业场景，截至2025年累计销售PC-CAN接口设备超10万件，占据CAN-PC连接市场领先地位 。

三、主要产品：

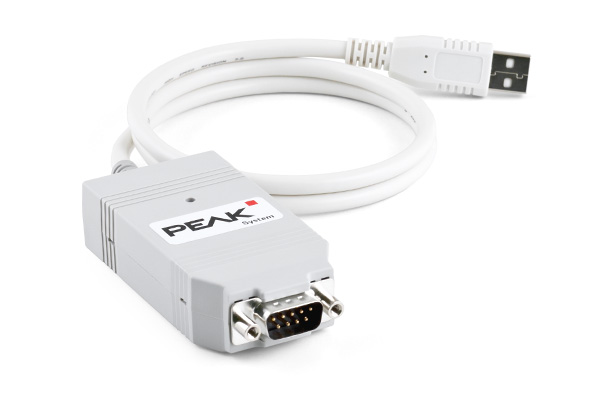

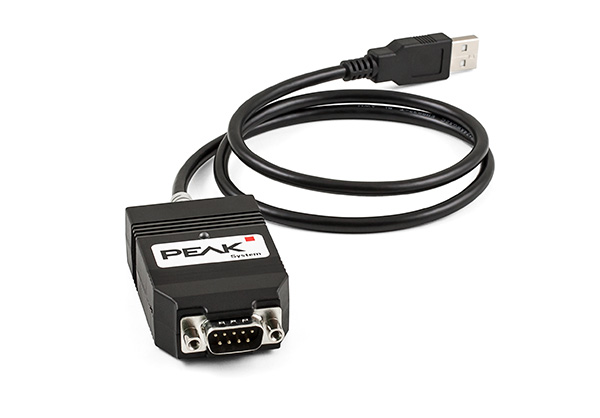

1、PEAK-System PCAN USB适配器

PEAK-System IPEH-002021

PEAK-System光耦合IPEH-002022

PCAN USB适配器可实现与CAN网络的简单连接。由于其紧凑的塑料外壳，因此非常适合应用程序的移动区域。

使用Opto耦合版本，可以确保电流分离在PC和CAN页之间最多可达500伏。

所提供的可以监视Windows®的PCAN视图和编程接口PCAN-BASIC完成包装。

技术数据

USB连接的适配器（全速模式，与USB 1.1，USB 2.0和USB 3.0兼容）

高速可以连接（ISO 11898-2）

5 kbit/s的传输速率高达1 mbit/s

时间戳分辨率大约42 µs

满足CAN规格2.0a（11位ID）和2.0B（29位ID）

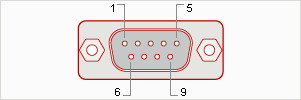

通过D-Sub，9针与CAN BUS连接（根据CIA®106）

NXP CAN控制器SJA1000具有16 MHz时钟频率

NXP可以收发PCA82C251

罐连接上的电力分离最高为500 V（仅使用IPEH-002022）

可以切换Lötjumper终止

lötjumper在CAN连接处的5伏电源，例如B.对于外部总线转换器

通过USB电压供应

延长的工作温度范围从-40到+85°C。

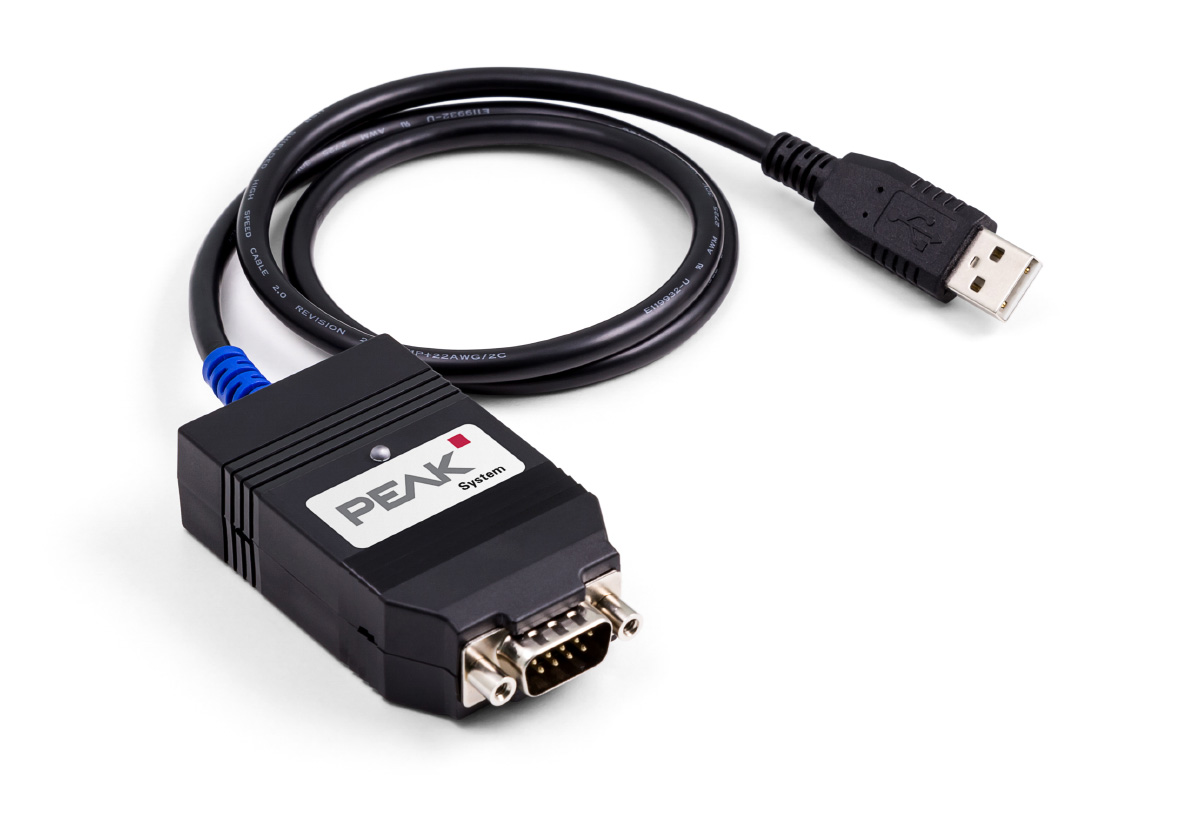

2、PEAK-System PCAN USB FD 适配器

PEAK-System IPEH-004022

CAN-FD适配器PCAN USB FD允许连接可以通过计算机的USB连接进行FD和CAN网络。高达500伏的电隔离将PC与CAN总线脱离。得益于简单的应用及其紧凑型塑料外壳，该适配器非常适合移动使用。
标准CAN FD（具有灵活数据速率的CAN）的特征是传输时较高的带宽。 CAN FD帧的最大64个数据字节（而不是到目前为止8）可以以高达12 mbit/s的比率传输。 FD可以向下与CAN标准2.0 A/B兼容，因此可以在现有的CAN网络中使用FD节点。但是，CAN FD扩展不适用。
包括Monitor软件PCAN视图和用于开发具有CAN连接应用程序的PCAN-BASIC的编程接口，并支持标准CAN FD。

ISO /非ISO可以fd

自CAN FD的首次实现以来，该标准已被完善，现在已转移到ISO 11898-1标准。修订后的CAN FD标准与原始协议不兼容。
峰系统通过在CAN FD接口中提供两个协议版本来考虑这一点。如有必要，用户可以切换到该区域中使用的CAN FD协议（“非ISO”和“ ISO”）。

技术数据

高速USB 2.0的适配器（与USB 1.1和USB 3.0兼容）

高速可以连接（ISO 11898-2）

满足CAN规格2.0 A/B和FD

FD可以支持ISO和非ISO标准可调节

数据字段的FD传输速率（最大64个字节）为25 kbit/s，最多为12 mbit/s

可传输速率为25 kbit/s高达1 mbit/s

时间戳分辨率1μs

通过D-Sub，9针与CAN BUS连接（根据CIA®106）

CAN FD控制器的FPGA实现

NXP可以收发TJA1044GT

高达500 V的电力分离

可以切换Lötjumper终止

总线上的总线负载的测量，包括误差框架和物理总线上的超载框架

诱导输入和传出的CAN的错误产生消息

lötjumper在CAN连接处的5伏电源，例如B.对于外部总线转换器

通过USB电压供应

延长的工作温度范围从-40到+85°C

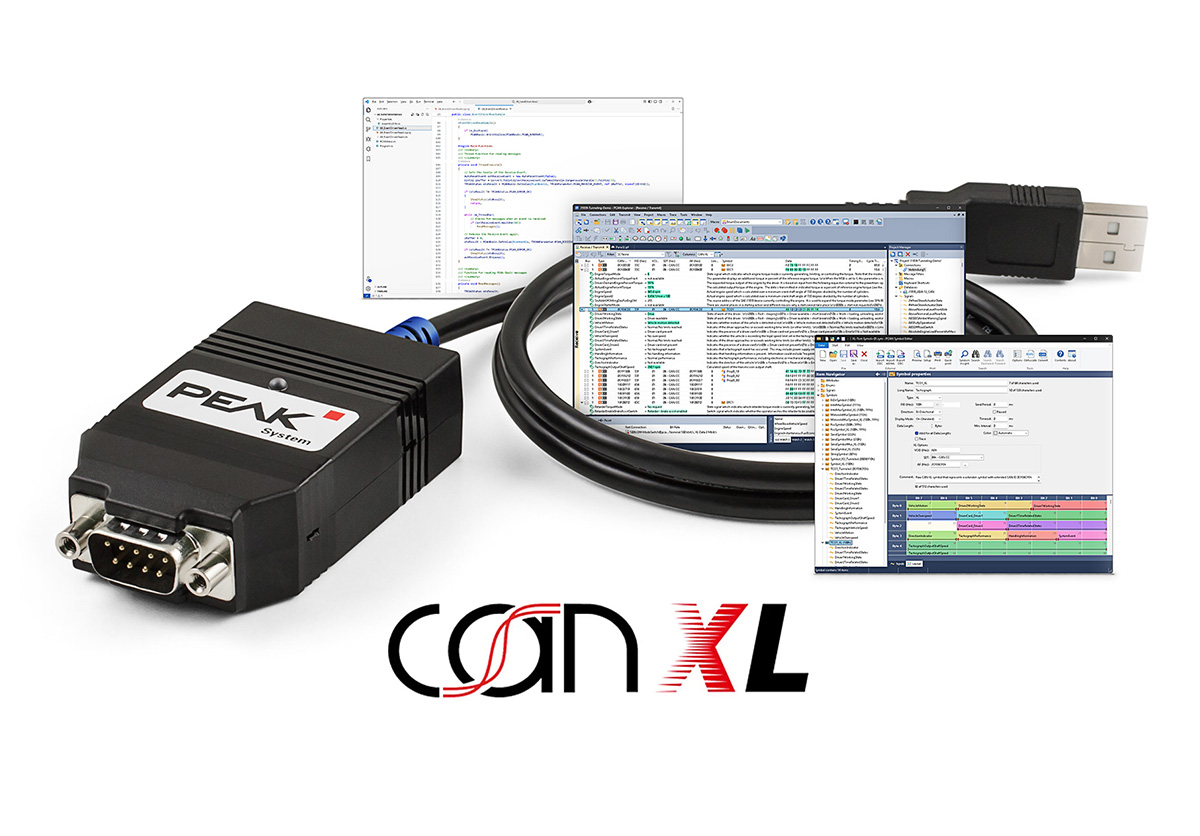

3、PEAK-System PCAN -XL入门捆绑包适配器

PEAK-System IPEH-005001

PEAK-System IPEH-005002

PCAN-XL入门捆绑包借助USB到can界面，专业CAN分析软件和编程界面，提供了启动新标准CAN XL所需的一切。

由于运行XL通信需要至少两个参与者，就像经典罐中一样，峰系统为捆绑包提供了一个或两个PCAN USB XL接口。这样，客户也可以在没有合适的XL计数器的情况下获得新标准的初始体验。

CAN接口PCAN-USB XL可以通过计算机的USB连接来实现与CAN XL，CAN FD和CAN CAS总线的简单连接。多达500伏的电力分离将PC与CAN总线脱离。凭借其紧凑的塑料外壳，非常适合移动应用。

此外，入门捆绑包包含Professional Can分析软件PCAN-explorer 7的早期访问版和用于开发具有CAN连接应用程序的PCAN-BASIC的编程接口。两者都被扩展到包括XL支持。

技术数据

可以接口高速USB 2.0（与USB 3.0兼容）

高速罐头连接（ISO 11898-2 2024）

满足CAN CAC（经典CAN 2.0），CAN FD和CAN XL（ISO 11898-1 2024）

可容纳20 kbit/s的生物最多可达1 mbit/s

CAN-FD数据库最多8 mbit/s

CAN-XL数据biotrats最多8 mbit/s，can-fd兼容传输模式

通过使用收发器模式开关，CAN-XL数据最多可达20 mbit/s

通过D-Sub，9针与CAN BUS连接（根据CIA®106）

时间戳分辨率1 µs

FPGA从峰系统实现了CAN XL核心；
用C＆S（www.cs-group.de）的CAN XL评估板进行验证

can-sic-xl-transceiver ti tcan6062v

高达500 V的电力分离

可以通过焊接可以切换来终止

通过USB电压供应

延长的工作温度范围从-40到+85°C

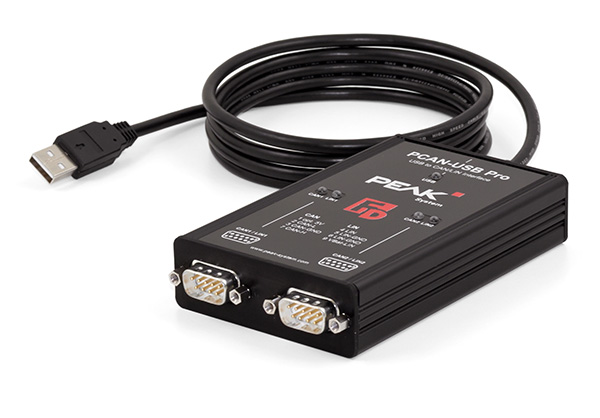

4、PEAK-System PCAN USB Pro FD适配器

PEAK-System IPEH-004061

PCAN USB PRO FD适配器可以通过计算机的USB连接来连接CAN和LIN网络。同时，可以连接您选择的两个现场插件，相应的适配器电缆最多四个（2 x can fd，2 x lin）。每个CAN FD通道都以最大500伏的USB和LIN分别隔离。借助其坚固的铝制外壳，PCAN USB Pro FD适配器非常适合应用程序的移动区域。
标准CAN FD（具有灵活数据速率的CAN）的特征是传输时较高的带宽。 CAN FD帧的最大64个数据字节（而不是到目前为止8）可以以高达12 mbit/s的比率传输。 FD可以向下与CAN标准2.0 A/B兼容，因此可以在现有的CAN网络中使用FD节点。但是，CAN FD扩展不适用。
包括Monitor软件PCAN视图和用于开发具有CAN连接应用程序的PCAN-BASIC的编程接口，并支持标准CAN FD。 PLIN-VIEW PRO监视器应用程序和PLIN编程接口完成包。

技术数据

高速USB 2.0的适配器（与USB 1.1和USB 3.0兼容）

通过2个D-SUB连接发送和接收FD和LIN消息（CAN FD和LIN BUS的占用）

时间戳分辨率1μs

Lötjumper的D-Sub连接处的5伏电源，例如B.对于外部总线转换器

通过USB电压供应

延长的工作温度范围从-40到+85°C

属性可以操作

满足CAN规格2.0 A/B和FD

FD可以支持ISO和非ISO标准可调节

数据字段的FD传输速率（最大64个字节）为25 kbit/s，最多为12 mbit/s

可传输速率为25 kbit/s高达1 mbit/s

CAN FD控制器的FPGA实现

NXP可以收发TJA1044GT

高达500 V的电力分离可以针对USB和Lin

可以通过为每个运河运河分别焊接跳线来终止

总线上的总线负载的测量，包括误差框架和物理总线上的超载框架

诱导输入和传出的CAN的错误产生消息

属性lin操作

1 kbit/s的传输速率高达20 kbit/s

Lin收发器TJA1028

符合所有LIN规格（最多版本2.2）

两个LIN通道（常见的质量电位）在视觉上与USB视觉隔离，并且可以FD

用作可能的Lin-Master或从属（1 ms Mastersk分辨率）

自动变速箱大鼠，弗拉梅尔长度和校验和类型检测

独立调度程序在无条件，事件和零星框架的支持下

疾病通过硬件表的时间表表（可以配置256个插槽的8个时间表表）

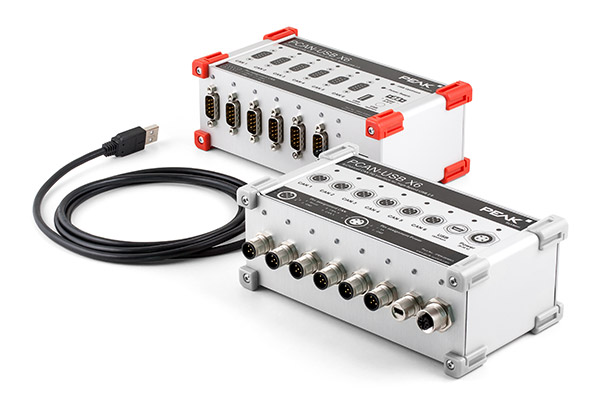

5、PEAK-System PCAN USB X6适配器

PEAK-System IPEH-004062 带D-Sub连接器

PEAK-System IPEH-004063带有M12电路器的循环脱钩

PEAK-System IPEH-004064带有D-Sub插头镀锌插头

PCAN USB X6是USB端口的CAN FD接口，使连接最多可达六个CAN FD或CAN BUS。因此，该设备非常适合与多个CAN网络一起工作，例如在带有HIL模拟的测试工作台中使用（循环中的硬件），或在基于CAN的产品的最终控制中使用。
PCAN USB X6可容纳在铝制剖面外壳中，并带有D-Sub连接或M12圆形插头。 M12版本特别适合在粗糙环境中使用。此外，对于脱钩版本，保证PC和CAN侧之间最多300伏的电阵间分离。
标准CAN FD（具有灵活数据速率的CAN）的特征是传输时较高的带宽。 CAN FD帧的最大64个数据字节（而不是到目前为止8）可以以高达12 mbit/s的比率传输。 FD可以向下与CAN标准2.0 A/B兼容，因此可以在现有的CAN网络中使用FD节点。但是，CAN FD扩展不适用。
包括Monitor软件PCAN视图和用于开发具有CAN连接应用程序的PCAN-BASIC的编程接口，并支持标准CAN FD。

技术数据

覆盖M12

高速USB 2.0的FD接口（与USB 1.1和USB 3.0兼容）

6个高速罐头通道（ISO 11898-2）

满足CAN规格2.0 A/B和FD

FD可以支持ISO和非ISO标准可调节

数据字段的FD传输速率（最大64个字节）为25 kbit/s，最多为12 mbit/s

可以25 kbit/s到1 mbit/s的传输速率

CAN FD控制器的FPGA实现

NXP可以收发TJA1044GT

根据要求的插件收发器模块的替代连接

可以在300 V的CAN连接上分离（仅使用IPEH-004063和IPEH-004064）

时间戳分辨率1 µs

CAN渠道，USB上游和电源的状态LED

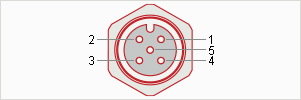

可以通过D-SUB，9针或M12圆形插头，5针连接（根据CIA®106的两种连接的针刺分配）

铝制档案外壳具有增加的保护类型IP64（仅具有IPEH-004063）

高速USB 2.0下游端口（仅具有IPEH-004062和IPEH-004064）

可以通过为每个运河运河分别焊接跳线来终止

总线上的总线负载的测量，包括误差框架和物理总线上的超载框架

诱导输入和传出的CAN的错误产生消息

电压从8到30 V

延长的工作温度范围从-40到+85°C

四、其他型号：

PEAK-System IPEH-004052

PEAK-System IPEH-002064

PEAK-System IPEH-002065

PEAK-System IPEH-002066

PEAK-System IPEH-002067

PEAK-System IPEH-003026

PEAK-System IPEH-003027

PEAK-System IPEH-004026

PEAK-System IPEH-004027

PEAK-System IPEH-004040

PEAK-System IPEH-003048

PEAK-System IPEH-003049

PEAK-System IPEH-004045

PEAK-System IPEH-004046

PEAK-System IPEH-004047

PEAK-System IPEH-004083

PEAK-System IPEH-004084

PEAK-System IPEH-004085

PEAK-System IPEH-002094

PEAK-System IPEH-002095

PEAK-System IPEH-002096

PEAK-System IPEH-002097

PEAK-System IPEH-002099

PEAK-System IPEH-003054

PEAK-System IPEH-003056

PEAK-System IPEH-003057

PEAK-System IPEH-004080

PEAK-System IPEH-004081

PEAK-System IPEH-004082

五、产品特点：

‌高性能‌：符合CAN规范2.0A/B和FD，支持高速CAN连接和数据传输。

‌稳定性‌：提供500 V的电气隔离，确保系统安全。

‌兼容性‌：支持多种操作系统，包括Windows、Linux和QNX实时操作系统。

‌广泛应用‌：适用于汽车电子、工业自动化、仪器仪表及电子测试等领域。

‌六、典型应用

1、汽车行业

ECU 开发与调试

车载网络（CAN/LIN）测试

故障诊断与刷写（UDS、KWP2000）

2、工业自动化

PLC 通信监控

机器人控制总线

3、科研与教育

嵌入式系统开发

自动驾驶仿真测试
